PV Kabel erklärt: Auswahl, Installation und wichtige Tipps für Solaranlagen
PV-Kabel verbinden die Solarmodule mit dem Wechselrichter und müssen dabei hohe Gleichspannungen, Witterungseinflüsse, Temperaturbelastungen und den Dauerbetrieb zuverlässig bewältigen. Die Wahl des richtigen Kabels hängt von mehreren Faktoren ab: Leiterquerschnitt, Spannungsabfall, Temperaturbeständigkeit, Kompatibilität mit den Steckverbindern und den Gegebenheiten vor Ort. Dieser Leitfaden erklärt praxisnah, worauf es bei der Auswahl und Verlegung von PV-Kabeln ankommt – mit besonderem Blick auf private Photovoltaikanlagen in Deutschland.
Das Wichtigste in Kürze
Kabelnorm: Verwenden Sie geeignete Solarkabel nach DIN EN 50618, beispielsweise vom Typ H1Z2Z2-K, die für den Einsatz in PV-Systemen und die vorgesehenen Umgebungsbedingungen ausgelegt sind.
Kabelquerschnitt: 4 mm² und 6 mm² sind bei privaten Photovoltaikanlagen häufig anzutreffen. Die endgültige Dimensionierung sollte jedoch Stromstärke, Leitungslänge, Umgebungstemperatur, Verlegeart und zulässigen Spannungsabfall berücksichtigen.
Verlegung: PV-Kabel sollten nicht ungeschützt auf Dachziegeln aufliegen, sondern mit geeigneten UV-beständigen Befestigungselementen verlegt und in gefährdeten Bereichen vor mechanischen Einwirkungen und Tierverbiss geschützt werden. Beachten Sie dabei die geltenden VDE-Vorschriften.
Steckverbinder: Verwenden Sie nur miteinander kompatible Steckverbinder und vom Hersteller freigegebene Komponenten. Unsachgemäß kombinierte oder schlecht montierte Steckverbindungen können den Übergangswiderstand erhöhen und dadurch die Gefahr von Überhitzung und Kontaktproblemen steigern.
Speichersysteme: Bei Drehstromanlagen wie EcoFlow PowerOcean sind eine korrekte Wechselstromverkabelung, die richtige Phasenzuordnung und die korrekte Ausrichtung der Stromwandler entscheidend. EcoFlow PowerInsight 2 kann die Überwachung der Energieflüsse im laufenden Betrieb unterstützen.
PV Kabel Grundlagen: Was Installateure vor der Verdrahtung prüfen müssen
Bevor Kabel verlegt werden, sollte eine gründliche optische und technische Prüfung der Kabelspezifikation erfolgen, um Sicherheit und Zuverlässigkeit im späteren Betrieb zu gewährleisten.
Kabelaufbau, Isolierung und Temperaturbeständigkeit
Solarkabel können im Außenbereich hohen Gleichspannungen sowie wechselnden thermischen und witterungsbedingten Belastungen ausgesetzt sein. Deshalb benötigen sie eine für Photovoltaikanwendungen geeignete Kabelkonstruktion mit entsprechender elektrischer und mechanischer Beständigkeit. Moderne Photovoltaikanlagen setzen daher auf Kabel nach DIN EN 50618 (Typ H1Z2Z2-K).
Diese Kabel bestehen aus feinlitzierten, verzinnten Kupferleitern, die oxidationsbeständig sind, und sind mit einer Isolierung aus vernetztem Polyolefin sowie einem äußeren Schutzmantel umgeben. Durch das Vernetzen erhält das Material eine außergewöhnlich hohe thermische Stabilität:
Temperaturbereich: Bei H1Z2Z2-K-Solarkabeln sind je nach Hersteller beispielsweise −40 °C bis +90 °C als Umgebungstemperaturbereich angegeben.
Leitertemperatur: Geeignete Kabel können für eine maximale Leitertemperatur von bis zu 120 °C unter den in der jeweiligen Spezifikation festgelegten Bedingungen ausgelegt sein.
Brandschutz: Viele geeignete PV-Kabel sind halogenfrei und weisen Eigenschaften hinsichtlich Flammwidrigkeit und Rauchentwicklung auf. Welche Eigenschaften erforderlich sind, hängt von Kabeltyp, Produktzulassung und Einbausituation ab.
Bei der Prüfung des Kabels vor Ort sollte darauf geachtet werden, dass die Kennzeichnung auf dem Kabelmantel mit den Angaben des Herstellerdatenblatts übereinstimmt. Dazu können unter anderem Kabeltyp, relevante Norm, Hersteller und Leiterquerschnitt gehören.
Gleichstrom- vs. Wechselstromverkabelung – Anforderungen
Eine Solaranlage mit Speicher arbeitet auf der DC- und AC-Seite unter unterschiedlichen elektrischen Bedingungen, die jeweils eigenen physikalischen Randbedingungen und Normen unterliegen:
| Parameter | DC-seitige Verkabelung | AC-seitige Verkabelung |
|---|---|---|
| Typischer Kabeltyp | Doppelt isolierte Einzelader (H1Z2Z2‑K) | Mehradrige Installationsleitung (z. B. NYM‑J, NYY‑J) |
| Betriebsspannung | Bis zu 1.000 V oder 1.500 V Gleichspannung | 230 V einphasig / 400 V dreiphasig (50 Hz) |
| Umgebungseinflüsse | Direkte Sonneneinstrahlung, Dachhitze, Regen, Schnee, Ozon | Innenräume, Schutzrohre, Kabeltrassen oder Erdverlegung |
| Mechanische Risiken | Windbewegung, Reibung an Montageschienen | Mechanischer Zug beim Durchführen durch Mauerwerk |
| Lichtbogenrisiken | Gleichstrom kann bei Fehlern oder Trennvorgängen Lichtbögen aufrechterhalten | Auch Wechselstrom kann bei Fehlern Lichtbögen verursachen; die periodischen Nulldurchgänge können das Löschen eines Lichtbogens begünstigen |
Da Gleichstrom keinen periodischen Nulldurchgang wie Wechselstrom aufweist, können sich Gleichstromlichtbögen unter geeigneten Fehlerbedingungen leichter aufrechterhalten. Deshalb stellen PV-Systeme besondere Anforderungen an Isolation, Leitungsführung, Trennvorrichtungen und Schutzmaßnahmen.
Wie wählt man das richtige PV Kabel aus?
Die Wahl des passenden PV-Kabels hängt unter anderem von der Stromstärke, der Leitungslänge, der Umgebungstemperatur, der Verlegeart, den örtlichen Gegebenheiten und der Kompatibilität der Steckverbinder ab.
Kabelquerschnitt an Stromstärke und Temperaturanforderungen anpassen
Der Kabelquerschnitt wird anhand des zu erwartenden Betriebsstroms, der Leitungslänge, der Umgebungstemperatur, der Verlegeart und des zulässigen Spannungsabfalls bestimmt. 4 mm² können bei geeigneten Betriebsbedingungen und kürzeren Leitungswegen ausreichen, während 6 mm² bei vielen privaten PV-Anlagen häufig eingesetzt werden. Bei höheren Strömen oder längeren Leitungswegen kann ein größerer Querschnitt wie 10 mm² erforderlich sein. Die konkrete Dimensionierung sollte anhand der technischen Daten der Anlage und der geltenden Installationsanforderungen erfolgen.
Spannungsabfall bei langen Kabelwegen begrenzen
Längere Kabelwege erhöhen den Widerstand und damit die Verlustleistung – der Spannungsabfall sollte daher bereits in der Planungsphase berechnet werden. Eine Vergrößerung des Leiterquerschnitts kann den Leitungswiderstand und damit den Spannungsabfall reduzieren. Bei einem längeren Leitungsweg zwischen einem abgesetzten Carport und dem Wechselrichter kann daher ein größerer Querschnitt erforderlich oder wirtschaftlich sinnvoll sein. Welcher Querschnitt geeignet ist, sollte anhand des tatsächlichen Stroms, der Leitungslänge und des zulässigen Spannungsabfalls berechnet werden.
Steckerkompatibilität und IP-Schutzart prüfen
Verwenden Sie nur Steckverbinder, die für das jeweilige Kabel und die vorgesehene Anwendung freigegeben sind. Steckverbinder sollten nur dann miteinander kombiniert werden, wenn ihre Kompatibilität ausdrücklich vom Hersteller vorgesehen ist – ein ähnliches Aussehen allein reicht dafür nicht aus. Außenmontierte Verbindungen müssen über eine geeignete IP-Schutzart verfügen. Steckverbinder sind mit den vom Hersteller vorgegebenen Werkzeugen und entsprechend den jeweiligen Montagevorgaben zu konfektionieren, um Überhitzung oder das Eindringen von Feuchtigkeit zu vermeiden.
Wie sollten PV Kabel in Deutschland verlegt werden?
Bei der Verlegung von PV-Kabeln in Deutschland müssen elektrische Sicherheit, langfristige Witterungsbeständigkeit, die Dachkonstruktion und die einschlägigen VDE-Bestimmungen berücksichtigt werden.
PV-Kabel richtig verlegen und befestigen
PV-Kabel sollten an den Modulrahmen oder Montageschienen befestigt werden und nicht ungeschützt auf den Dachziegeln aufliegen, wo sie durch Bewegung und Abrieb über Jahre hinweg beschädigt werden können. Geeignete UV-beständige Kabelclips oder dafür vorgesehene Befestigungselemente aus korrosionsbeständigen Materialien können je nach Montagesystem verwendet werden. Die Befestigungsabstände und das Befestigungssystem sollten den Hersteller- und Montagevorgaben entsprechen. Die Kabel sind so zu verlegen, dass der vom Hersteller vorgegebene Mindestbiegeradius nicht unterschritten wird. Zudem sollten Hin- und Rückleiter der DC-Leitungen entsprechend den geltenden Installations- und Blitzschutzanforderungen möglichst gemeinsam geführt werden. Dadurch kann die Schleifenfläche reduziert und das Risiko induzierter Überspannungen bei Blitzereignissen begrenzt werden.
Kabel vor UV-Strahlung, Nagetieren und mechanischen Schäden schützen
Obwohl geeignete H1Z2Z2-K-Solarkabel für den Außeneinsatz ausgelegt sind, kann an besonders exponierten Stellen ein zusätzlicher mechanischer Schutz sinnvoll oder erforderlich sein – beispielsweise an Dachkanten, Durchführungen oder Bereichen mit erhöhtem Risiko für Tierverbiss. Kabel sollten nicht unter Dachziegeln eingeklemmt werden; spezielle Durchführungsziegel oder geeignete Dachdurchführungen mit Abdichtung bieten hier einen besseren Schutz vor Scheuerstellen und Feuchtigkeitseintritt.
Geltende VDE- und Netzanschlussvorschriften einhalten
Bei netzgekoppelten PV-Anlagen sind die einschlägigen deutschen Normen und Anschlussregeln zu berücksichtigen. Dazu gehören je nach Anwendungsfall unter anderem DIN VDE 0100-712 für PV-Stromversorgungssysteme sowie VDE-AR-N 4105 für Erzeugungsanlagen am Niederspannungsnetz. Auch der Überspannungsschutz ist nach den jeweils geltenden Anforderungen, unter anderem nach DIN VDE 0100-443 und DIN VDE 0100-534, zu planen. Welche Schutzmaßnahmen und welcher SPD-Typ erforderlich sind, hängt unter anderem von der Anlagenkonfiguration und dem vorhandenen Blitzschutzkonzept ab. Die endgültige Kabelverlegung, Absicherung und Verdrahtung sollte daher als Teil des gesamten Elektro‑ und Blitzschutzkonzepts geplant werden.
Was Installateure beim Anschluss von PV-Kabeln an Heimspeicher beachten sollten?
Ein Stromspeicher bringt zusätzliche Anforderungen an die Gleich- und Wechselstromverkabelung mit sich. Daher sollten Kabeldimensionierung, Verlegung und Schutzmaßnahmen von vornherein gemeinsam geplant werden.
DC-Verkabelung zwischen PV-Modulen, Wechselrichter und Batteriesystem planen
Die Kabel der PV-Stränge sollten nicht pauschal mit einem festen Querschnitt ausgelegt werden, sondern anhand von Stromstärke, Leitungslänge, Temperatur, Verlegeart und zulässigem Spannungsabfall dimensioniert werden. Bei Hochvolt-Batterieanschlüssen sind die vom jeweiligen Hersteller vorgegebenen Kabel, Steckverbinder und Anschlussverfahren zu verwenden. Die Gleichstromleitungen sind so zu verlegen, dass sie keine scharfen Kanten berühren und vor mechanischen Beschädigungen geschützt sind.
AC-Verkabelung und Drehstromanschluss planen
Bei Drehstrom-Speichersystemen sind der Querschnitt der AC-Kabel und die Schutzorgane an die Nennleistung des Wechselrichters, die Leitungslänge, die Verlegeart und die Herstellervorgaben anzupassen. Vor der Inbetriebnahme sollten die Installateure die korrekte Phasenzuordnung prüfen und die nach Anlagenkonfiguration, Herstellerangaben und geltenden Installationsvorschriften erforderlichen Schutzorgane vorsehen. Dazu können unter anderem Leitungsschutz- und Fehlerstrom-Schutzeinrichtungen gehören.
Systemanschlüsse und Energieflüsse bei der Inbetriebnahme prüfen
Nach Abschluss der Verdrahtung lässt sich durch eine systematische Prüfung kontrollieren, ob das gesamte Erzeugungs- und Speichersystem reibungslos arbeitet.
Prüfungen vor der Inbetriebnahme
Vor der Inbetriebnahme sollten die Leerlaufspannung (Voc) und die Polarität der PV-Stränge mit geeigneten, für die anliegende Gleichspannung zugelassenen Messgeräten geprüft und mit den Planungsdaten abgeglichen werden. Führen Sie die erforderlichen Isolationsprüfungen nach den geltenden Installationsanforderungen und den Vorgaben des jeweiligen Herstellers durch. Dabei ist insbesondere sicherzustellen, dass angeschlossene Geräte und Komponenten durch die Prüfspannung nicht beschädigt werden.
Drehstromintegration in der Praxis

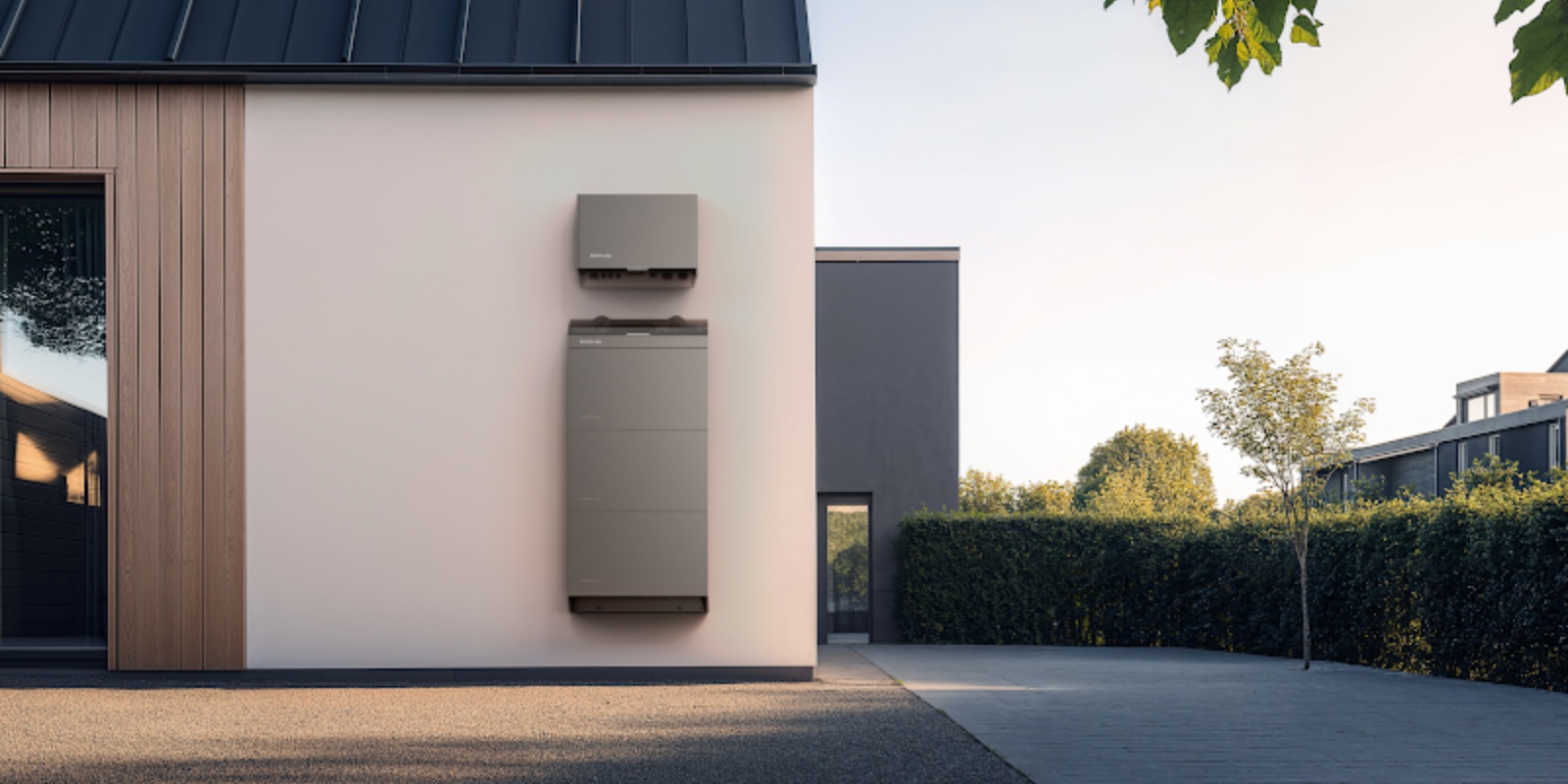

Bei Drehstromanlagen wie EcoFlow PowerOcean (Drehstrom) sind die korrekte AC-Verkabelung und die richtige Installation der Messkomponenten entscheidend. Installateure müssen daher sorgfältig prüfen, ob die Stromwandler (CTs) bzw. der Smart Meter im Verteilerkasten auf jeder einzelnen Phase (L1, L2, L3) in der richtigen Durchflussrichtung angebracht sind. Falsch ausgerichtete Stromwandler können zu einer fehlerhaften Erfassung der Energieflussrichtung führen und dadurch die Regelung des Systems beeinträchtigen. Deshalb sollten Einbaurichtung, Phasenzuordnung und Messwerte bei der Inbetriebnahme sorgfältig geprüft werden.
Digitale Überprüfung

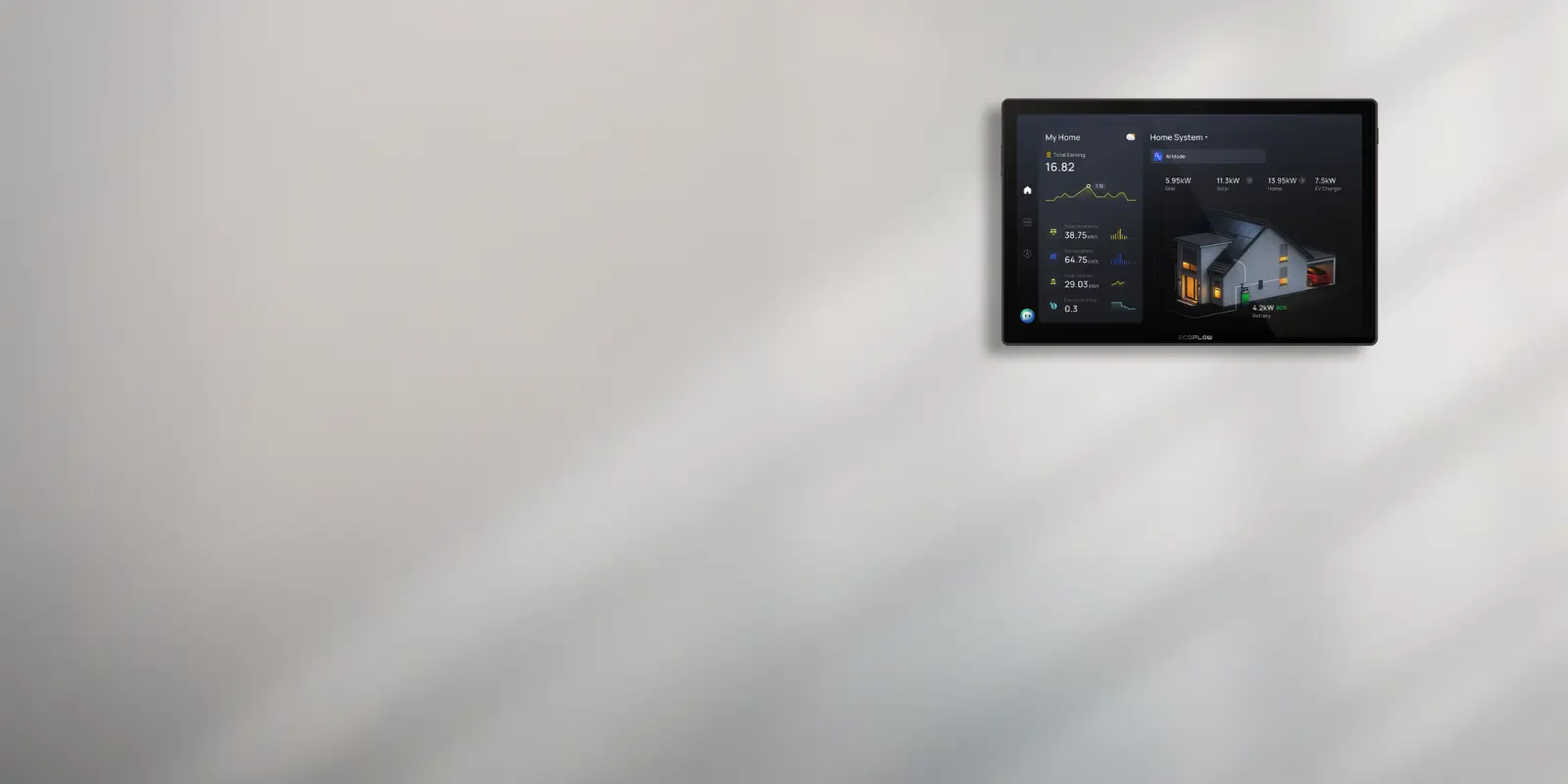

Digitale Überwachung kann die Inbetriebnahme und spätere Kontrolle des Energiesystems unterstützen. Mit EcoFlow PowerInsight 2 lassen sich aktuelle Energieflüsse und Betriebsdaten übersichtlich anzeigen. Dadurch können Installateure und Anlagenbetreiber leichter nachvollziehen, wie PV-Erzeugung, Batteriespeicher und Haushaltsverbrauch zusammenspielen. Die angezeigten Werte können dabei als zusätzliche Kontrolle dienen; für die elektrische Inbetriebnahme und sicherheitsrelevante Messungen sind weiterhin die vorgeschriebenen Prüfverfahren und geeigneten Messgeräte maßgeblich.
Fazit
Ein zuverlässiges und langlebiges Photovoltaiksystem hängt auch von Details ab, die im späteren Betrieb oft nicht sichtbar sind. Geeignete H1Z2Z2-K-Kabel, eine passend dimensionierte Verkabelung mit möglichst geringem Spannungsabfall, eine fachgerechte Verlegung sowie ein geeigneter Schutz vor mechanischen Beschädigungen und Tierverbiss tragen zu einem sicheren und zuverlässigen Anlagenbetrieb bei. Bei der Integration von Drehstrom-Speichersystemen sind eine korrekte AC-Verkabelung, die richtige Phasenzuordnung und sorgfältig geprüfte Messwerte wichtige Bestandteile der Inbetriebnahme. Digitale Überwachungssysteme können dabei zusätzliche Transparenz über die Energieflüsse schaffen.
Haftungsausschluss: Die in diesem Artikel enthaltenen Informationen dienen ausschließlich der allgemeinen Orientierung und ersetzen keine individuelle Planung, Prüfung oder fachgerechte Installation durch eine qualifizierte Elektrofachkraft. Technische Normen, Netzanschlussregeln und gesetzliche Anforderungen können sich ändern und je nach Anlagenkonfiguration und örtlichen Gegebenheiten unterschiedlich gelten. Prüfen Sie daher vor der Installation die aktuell geltenden Vorschriften sowie die Herstellerangaben und lassen Sie elektrische Arbeiten von einer entsprechend qualifizierten Fachkraft durchführen.
FAQs
Welchen Kabelquerschnitt sollte ich für Solarmodule verwenden?
6 mm² wird bei privaten Photovoltaikanlagen häufig eingesetzt, ist aber nicht pauschal die richtige Größe für jede Anlage. Auch 4 mm² kann bei geeigneten Betriebsbedingungen und kürzeren Leitungswegen ausreichend sein. Für die Auswahl sind unter anderem Betriebsstrom, Leitungslänge, Umgebungstemperatur, Verlegeart und zulässiger Spannungsabfall maßgeblich. Bei Modulen mit höherem Strom oder längeren Leitungswegen kann ein größerer Querschnitt erforderlich sein.
Ab welcher Entfernung muss ich mit Spannungsabfall rechnen?
Der Spannungsabfall sollte bereits bei der Auslegung der PV-Anlage berücksichtigt werden und hängt nicht allein von der Leitungslänge ab. Maßgeblich sind unter anderem Strom, Systemspannung, Leitungslänge und Leiterquerschnitt. Bei längeren Leitungswegen kann daher ein größerer Querschnitt erforderlich sein. Ob beispielsweise 4 mm², 6 mm² oder 10 mm² geeignet sind, sollte anhand der konkreten Anlagenparameter berechnet werden.
Wie viel Spannungsabfall ist bei Solarmodulen akzeptabel?
Der zulässige Spannungsabfall auf der DC-Seite sollte bei der Planung der PV-Anlage festgelegt und möglichst gering gehalten werden. Häufig werden niedrige Planungswerte von beispielsweise 1 % angesetzt, der tatsächlich geeignete Wert hängt jedoch von der Anlagenkonfiguration, der Leitungslänge und den jeweiligen Planungsanforderungen ab. Ein höherer Spannungsabfall erhöht die Leitungsverluste und kann damit den nutzbaren Energieertrag geringfügig reduzieren.
Woran erkenne ich, ob ein Kabel UV‑beständig ist?
Achten Sie auf die Kennzeichnung des Kabeltyps und die Angaben im Herstellerdatenblatt, beispielsweise auf H1Z2Z2-K nach DIN EN 50618. Für entsprechende PV-Kabel sind unter anderem Anforderungen an die Beständigkeit gegenüber UV-Strahlung und Ozon vorgesehen. Herkömmliche Installationsleitungen wie NYM-J sind dagegen nicht generell für eine dauerhafte Verlegung im Freien unter direkter Sonneneinstrahlung vorgesehen.
