PV Überspannungsschutz: So schützen Sie Ihre PV-Anlage vor Blitzschäden
Eine Solaranlage ist für viele Hausbesitzer in Deutschland eine lohnende Investition, denn sie senkt die Stromkosten und unterstützt eine nachhaltigere Energieversorgung. Gleichzeitig sind Solarmodule und andere Komponenten auf dem Dach ganzjährig Witterungseinflüssen ausgesetzt. Gewitter, Starkregen und Blitzeinschläge können dabei erhebliche Belastungen für die Anlage darstellen. Ein wirksamer Überspannungsschutz hilft, empfindliche Komponenten vor Schäden zu schützen und die Betriebssicherheit langfristig zu erhöhen.
Dieser Ratgeber zeigt Ihnen, wie Blitze Solarmodule beeinflussen, welche Komponenten am anfälligsten sind und wie Sie Ihr System mit modernen Backup- und Überwachungslösungen zukunftssicher machen.
Kann Blitzschlag Ihre Solarmodule wirklich beschädigen?
Viele gehen davon aus: Nur ein direkter Blitzeinschlag ins Dach ist gefährlich. Tatsächlich können Solaranlagen bei Gewittern auf unterschiedliche Weise beeinträchtigt werden. Neben direkten Einschlägen stellen auch Überspannungen durch nahe Blitzeinschläge ein Risiko dar. Für PV-Anlagen ergeben sich daraus zwei zentrale Gefahrenquellen.
Direkter Blitzeinschlag zerstört Module und Leitungen
Ein direkter Blitzeinschlag zählt zu den schwersten Belastungen, denen eine PV-Anlage ausgesetzt sein kann. Er bringt innerhalb von Sekundenbruchteilen Millionen Volt auf Ihr Dach – ein extremes Beispiel dafür, was elektrischer Strom unter außergewöhnlichen Bedingungen bewirken kann.
Je nach Einschlagsort reichen die Folgen von einzelnen Defekten bis hin zu umfangreichen Schäden an der gesamten Anlage. Zudem kann ein direkter Einschlag die Gefahr von Folgeschäden an Gebäude und Elektroinstallation erhöhen.
Naher Blitzeinschlag kann Überspannung in die PV-Anlage leiten
Viel häufiger als direkte Treffer sind Blitzeinschläge in der näheren Umgebung. Sie können starke elektromagnetische Felder erzeugen, die in den Leitungen einer PV-Anlage gefährliche Spannungsspitzen hervorrufen. Diese Überspannungen breiten sich über das elektrische System aus und können empfindliche Elektronik beschädigen. Anders als bei einem direkten Einschlag sind die Schäden dabei häufig nicht sofort sichtbar.
Welche Teile einer PV-Anlage werden zuerst beschädigt?
Dringt eine Überspannung in Ihre Solaranlage ein, sucht sie sich den Weg des geringsten Widerstands. Bestimmte Komponenten reagieren auf solche Spannungsspitzen besonders empfindlich. Schon eine kleine Überspannung kann eine Kettenreaktion auslösen und das gesamte System lahmlegen. Wer diese Schwachstellen kennt, kann gezielt die richtigen Schutzmaßnahmen ergreifen.
| Komponente | Gefährdungsgrad | Hauptschadensursache | Folgen für den Eigentümer |
|---|---|---|---|
| Wechselrichter | Kritisch | Durchgebrannte Halbleiter | Anlage tot, Austausch teuer |
| Kabel & Leitungen | Hoch | Überhitzung, Isolationsschäden | Brandgefahr, schwer zu finden |
| Verteilerkästen | Mittel | Lichtbögen, defekte Klemmen | Ertragsausfall, Reparatur |
| Batteriespeicher | Kritisch | BMS-Defekt, Zellen überhitzen | Kein Notstrom, Sicherheitsrisiko |
Wechselrichter fällt plötzlich aus
Der Wechselrichter gilt als das zentrale Steuerungs- und Umwandlungselement einer Solaranlage. Er wandelt den erzeugten Gleichstrom in Wechselstrom um, den Sie zu Hause nutzen können. Besonders moderne 3 Phasen Wechselrichter übernehmen dabei zentrale Aufgaben bei der Energieversorgung des Haushalts. Doch genau diese wichtige Aufgabe macht ihn zugleich zu einer der empfindlichsten Komponenten der Anlage. Vor allem ihre Mikroprozessoren und Halbleiter vertragen kaum eine Überspannung. Gelangen hohe Spannungsspitzen in das Gerät, können elektronische Bauteile beschädigt werden und die Funktion des Wechselrichters beeinträchtigen. Dadurch kann die Stromerzeugung der Anlage vorübergehend oder vollständig ausfallen.
Kabel überhitzen und können sogar durchbrennen
Solarkabel sind für den normalen Betrieb der Anlage ausgelegt. Treten durch Blitzeinwirkungen starke Überspannungen auf, können Leitungen und Anschlusskomponenten beschädigt werden. Dies kann zu Funktionsstörungen, Isolationsschäden oder Ausfällen einzelner Anlagenteile führen. Eine fachgerechte Installation und geeignete Schutzmaßnahmen helfen, dieses Risiko zu reduzieren.
Verteilerkästen im Dachsystem versagen
Auf dem Dach sitzen die Verteiler- und Anschlusskästen. Hier treffen die Kabel der einzelnen Solarmodule zusammen. Kommt es zu einer Überspannung im Leitungssystem, können Anschluss- und Verteilerkästen besonders stark belastet werden. Dabei können elektrische Verbindungen oder Bauteile im Inneren beschädigt werden, was den Betrieb einzelner Anlagenteile oder der gesamten PV-Anlage beeinträchtigen kann.
Batteriespeicher kann ausfallen
Moderne Haushalte setzen zunehmend auf Batteriespeicher, um selbst erzeugten Solarstrom flexibel zu nutzen. Zum Schutz der Batteriezellen überwacht das Batteriemanagementsystem kontinuierlich den Betriebszustand und kann bei kritischen Ereignissen Schutzfunktionen aktivieren. Dadurch kann die Verfügbarkeit des Speichers vorübergehend eingeschränkt werden, bis das System wieder ordnungsgemäß arbeitet.
Wie sichern Sie Ihre Solaranlage gegen Blitzschäden?
Eine einfache Erdung alleine reicht nicht aus, um Ihre Solarinvestition langfristig zu schützen. Bauen Sie auf ein mehrstufiges Schutzkonzept: robuste Hardware, eine moderne EcoFlow Solarbatterie und intelligente Überwachungssysteme. So tragen Sie dazu bei, dass Ihre PV-Anlage auch bei Gewittern und anderen anspruchsvollen Wetterbedingungen zuverlässig und sicher betrieben werden kann.
PV Überspannungsschutz installieren
Installieren Sie Überspannungsschutzgeräte auf beiden Seiten Ihrer Solaranlage – Gleichstrom und Wechselstrom. Die VDE-Normen 0100-443 und 0100-534 schreiben vor: Ein Typ-1+2-Kombiableiter am Netzanschlusspunkt und Typ-2-Ableiter auf der DC-Seite beim Wechselrichter. Nur so fangen Sie induzierte Spannungsspitzen zuverlässig ab.
Die Überspannungsschutzgeräte arbeiten wie automatische Sicherheitsventile: Sobald eine gefährliche Spannungsspitze auftritt, leiten sie diese kontrolliert in den Boden ab, bevor sie den Wechselrichter oder Ihre Haushaltsgeräte erreichen kann. Um alle gesetzlichen Vorgaben und Versicherungsanforderungen zu erfüllen, muss die gesamte Installation von einem zertifizierten Fachbetrieb nach den strengen VDE-Richtlinien durchgeführt und geprüft werden.
Automatisches Sicherheits-Abschaltsystem installieren
Schnellabschaltsysteme erhöhen die Betriebssicherheit bei Gewittern zusätzlich. Bei einer kritischen Überspannung oder Netzstörung trennt ein automatisches Sicherheits-Abschaltsystem die hochspannungsführenden Gleichstromleitungen auf Ihrem Dach vom Rest der Anlage. Das minimiert die Brandgefahr und ermöglicht es Rettungskräften oder Wartungsteams, die Anlage sicher zu handhaben.
Notstrom für Ausfälle bereithalten
Gewitter können nicht nur Überspannungen verursachen, sondern auch zu Netzstörungen oder Stromausfällen führen. In solchen Situationen ist die Reaktionsgeschwindigkeit eines Energiespeichers entscheidend. Je schneller das System zwischen Netz- und Ersatzstrombetrieb wechseln kann, desto zuverlässiger lassen sich wichtige Verbraucher weiterversorgen.

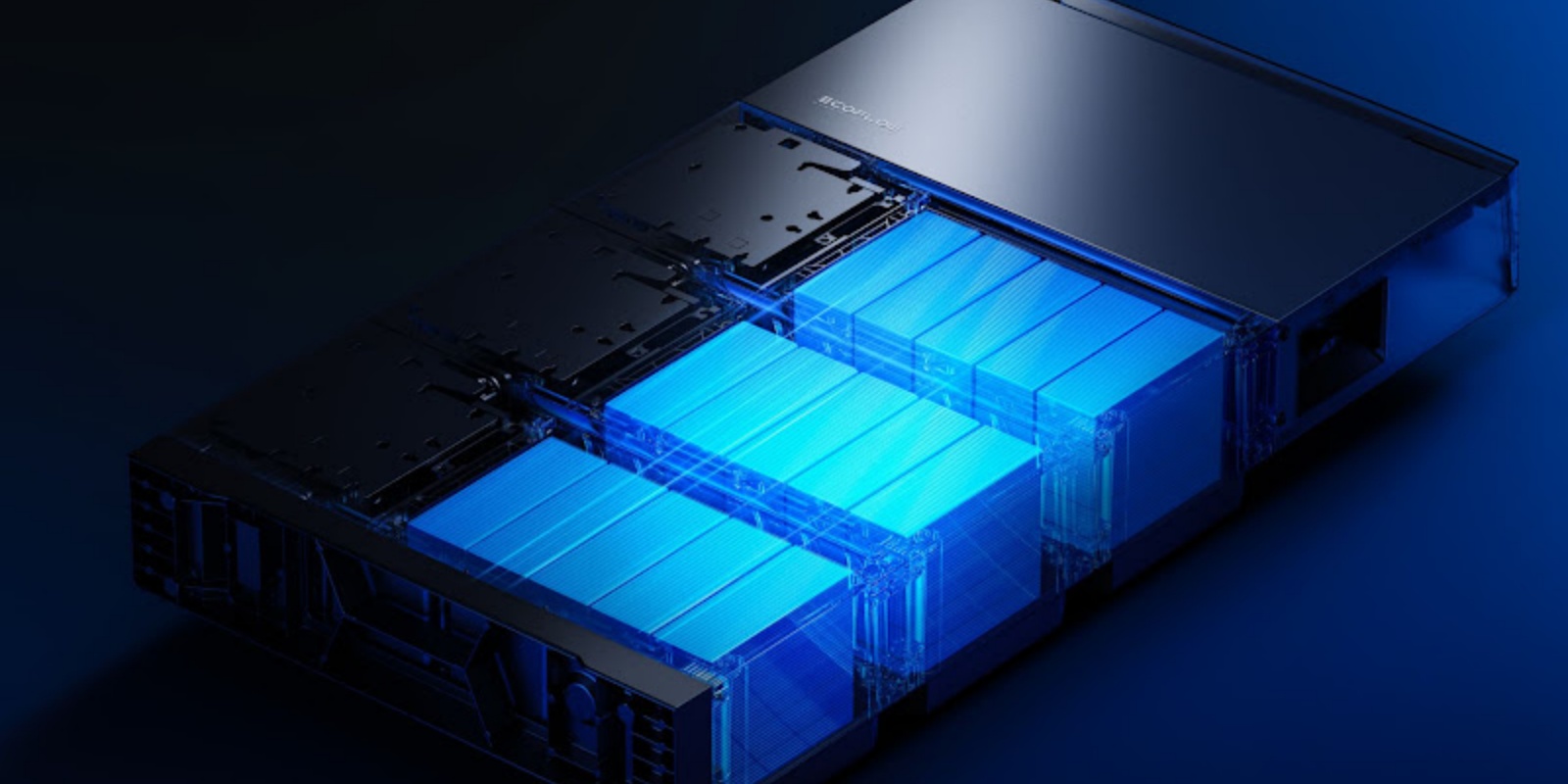

EcoFlow OCEAN 2 sorgt auch bei Stromausfällen für eine hohe Versorgungssicherheit. In geeigneten Systemkonfigurationen ermöglicht die Speicherlösung eine Umschaltzeit von bis zu 0 ms, sodass wichtige Verbraucher wie Internetrouter, Sicherheitssysteme oder andere ausgewählte Stromkreise nahtlos weiter versorgt werden können.
Systemstatus in Echtzeit überwachen
Wenn ein schweres Gewitter oder Unwetter im Anzug ist, können die meisten Hausbesitzer den genauen Betriebszustand ihrer Solaranlage nicht überprüfen. Spannungsschwankungen, Netzstörungen oder beginnende Geräteschäden sind mit bloßem Auge nicht sichtbar. Das gilt besonders, wenn Sie nur vom Boden aus auf Ihr Dach blicken.
Mit EcoFlow PowerInsight 2 behalten Hausbesitzer den Überblick – dank Echtzeit-Energietracking. Das intelligente Dashboard zeigt Ihnen live alle wichtigen Systemdaten: Solarertrag, aktuellen Hausverbrauch und Batteriestand. So erkennen Sie genau, wie Ihre PV-Anlage auf wechselnde Wetterbedingungen reagiert. Sie können Ihren Stromverbrauch aktiv anpassen und sich so bestens vorbereiten, noch bevor der erste Blitz einschlägt.
Welche häufigen Fehler verschlimmern Blitzschäden?
Selbst die hochwertigste Solartechnik ist auf eine fachgerechte Installation angewiesen. Viele Schwachstellen in privaten Solaranlagen sind hausgemacht. Sie entstehen etwa durch unsachgemäße Montage oder vernachlässigte Wartung. Diese Fehler verstärken die Auswirkungen von Blitzeinschlägen oft um ein Vielfaches.
Fehlende oder unsachgemäße Erdung
Eine fachgerechte Erdung ist ein wichtiger Bestandteil des Blitz- und Überspannungsschutzes. Wenn Ihre PV-Anlage nicht richtig geerdet ist oder der Erdungswiderstand nicht den VDE-Standards entspricht, kann die Überspannung nicht entweichen. Stattdessen fließt der Strom durch Ihre Hausgeräte, wo er großen Schaden anrichten kann.
Keine minderwertigen Überspannungsableiter einsetzen
Werden ungeeignete Überspannungsableiter verwendet, kann die Schutzwirkung bei Blitz- und Überspannungsereignissen deutlich reduziert sein. Dadurch steigt das Risiko, dass Spannungsspitzen Wechselrichter, Speicher oder andere elektronische Komponenten beschädigen. Im schlimmsten Fall bleibt die Anlage bei einem späteren Ereignis unzureichend geschützt.
Betrieb veralteter oder nicht zertifizierter Wechselrichter
Ältere Wechselrichter oder Geräte ohne anerkannte Sicherheitszertifikate (wie CE- oder TÜV-Kennzeichnung) haben meist keinen ausreichenden integrierten Überspannungsschutz. Wer veraltete oder nicht zertifizierte Wechselrichter betreibt, erhöht das Risiko, dass ein naher Blitzeinschlag das Gerät dauerhaft zerstört und weitreichende elektrische Störungen im gesamten Hausnetz auslöst.
Kabel ungeschützt auf Dachflächen verlegen
Werden Kabel lose, durchhängend oder ungeschützt auf den Dachziegeln verlegt, sind sie den Umwelteinflüssen ausgesetzt. UV-Strahlung und raues Wetter machen die Isolierung mit der Zeit brüchig. Das schafft ideale Bedingungen für Feuchtigkeitseintritt. Bei Gewittern begünstigt es zudem elektromagnetische Einkopplungen. So steigt die Gefahr von Überspannungsschäden erheblich.
Vereinbaren Sie Ihren kostenlosen Beratungstermin!
Für welches Produkt oder welches System interessieren Sie sich?
Fazit
Ein wirksamer PV Überspannungsschutz gehört zu den wichtigsten Sicherheitsmaßnahmen für jede Solaranlage. Direkte und indirekte Blitzeinwirkungen können empfindliche Komponenten wie Wechselrichter, Batteriespeicher und Steuerungselektronik beschädigen Mit hochwertigen Überspannungsableitern, einer soliden Erdung und intelligenten Notstromsystemen wie EcoFlow OCEAN 2 und Energiesteuerung über PowerInsight 2 sind Sie auf der sicheren Seite: Ihr Haus bleibt bei jedem Sturm geschützt, mit Strom versorgt und vernetzt.
FAQ
Was kostet ein Überspannungsschutz für die PV-Anlage?
Die Kosten für den Überspannungsschutz einer privaten PV-Anlage liegen in der Regel zwischen 300 und 800 Euro. Enthalten sind hochwertige DC/AC-Typ-2-Überspannungsableiter und die fachgerechte Installation durch einen zertifizierten Elektriker. Diese einmalige Investition ist verschwindend gering im Vergleich zu den Kosten für einen zerstörten Wechselrichter oder beschädigte Solarmodule.
Schützen Überspannungsableiter vor Blitzschäden?
Ja – aber sie schützen vor induzierten Überspannungen, die durch Blitze in der Nähe entstehen. Sie können jedoch keinen direkten Blitzeinschlag in die Module verhindern (dafür brauchen Sie Blitzableiter). Typ-1-Ableiter sind speziell dafür ausgelegt, die gewaltigen Ströme eines direkten Einschlags sicher abzuleiten und Ihre Hausgeräte so zu schützen.
Bieten Wechselrichter selbst einen Überspannungsschutz?
Die meisten modernen Wechselrichter haben einen einfachen integrierten Überspannungsschutz. Dieser ist jedoch meist nicht stark genug, um starke atmosphärische Blitze abzufangen. Wir empfehlen daher immer zusätzliche externe Typ-2-Überspannungsableiter in der Verteilung. Sie sind der beste Schutz für die empfindliche Elektronik des Wechselrichters.
Was passiert, wenn ein Blitz direkt in die Solarmodule einschlägt?
Ein direkter Blitzeinschlag zerstört die Module physisch und sofort. Die Elektronik schmilzt, das Glas zersplittert, es besteht akute Brandgefahr. Bei einem indirekten Einschlag entsteht eine unsichtbare Überspannung, die durch die Kabel ins Haus wandert und dort Ihre Geräte zerstören kann.
Welches Bauteil wird bei Überspannung zuerst beschädigt?
Fast immer ist der Wechselrichter zuerst betroffen. Seine hochsensiblen Mikrochips und Halbleiter vertragen Spannungsspitzen nicht. Ohne externe Überspannungsableiter brennt der Wechselrichter sofort durch und fällt aus.
