Reihen- und Parallelschaltung einfach erklärt – Unterschiede, Vorteile und Anwendungen
Wer eine Balkon-Solaranlage in Deutschland aufbauen, einen Campervan mit Offgrid-Technik ausrüsten oder einfach verstehen möchte, wie Haushaltsgeräte funktionieren, braucht Grundwissen über Stromkreise. Denn die Wahl der Verschaltung beeinflusst Effizienz, Leistungsfähigkeit und Zuverlässigkeit Ihrer gesamten Anlage.
Dieser Ratgeber erklärt Ihnen klar und verständlich,
was Sie über Reihen- und Parallelschaltung wissen müssen,
welche praktischen Unterschiede zwischen beiden Verschaltungsarten bestehen,
und wie diese Prinzipien bei modernen Heimspeichern zur Anwendung kommen – damit Sie die beste Entscheidung für Ihren Haushalt treffen können.
Was bedeuten Reihen- und Parallelschaltung und wie funktionieren sie?
Bevor wir in komplexe Anlagen eintauchen, werfen wir einen Blick auf die Grundlagen: Wie verhält sich elektrischer Strom eigentlich bei verschiedenen Verschaltungsarten?
Grundlagen der Schaltungsstruktur einfach erklärt
Ein Stromkreis benötigt einen geschlossenen Pfad, über den der Strom von der Quelle zum Verbraucher und wieder zurückfließen kann. Wer bereits verstanden hat, was elektrischer Strom ist und wie er sich in einem Leiter bewegt, kann die Unterschiede zwischen Reihen- und Parallelschaltungen leichter nachvollziehen. Je nachdem, ob die Bauteile in Reihe oder parallel geschaltet werden, verändert sich die Struktur dieses Pfads grundlegend. Bei der Reihenschaltung hängen die Komponenten wie Perlen an einer Schnur hintereinander – bei der Parallelschaltung liegen sie nebeneinander an denselben Knotenpunkten.
Wie der Strom bei einer Reihenschaltung fließt
In einer Reihenschaltung hat der Strom nur einen einzigen Weg. Stellen Sie sich eine einspurige Straße vor, auf der jedes Fahrzeug dieselbe Route nehmen muss. Da es keine alternativen Strecken gibt, ist die Stromstärke an jeder Stelle des Stromkreises gleich. Wenn Sie mehrere Batterien oder Verbraucher in Reihe schalten, addieren sich die Spannungen. Die Stromstärke bleibt davon jedoch unberührt.
Spannungsverhalten in der Parallelschaltung
Bei einer Parallelschaltung verzweigt sich der Stromkreis in mehrere unabhängige Pfade. Man kann sich das wie eine mehrspurige Autobahn vorstellen, auf der Fahrzeuge unterschiedliche Spuren wählen können, um ans gleiche Ziel zu gelangen. In dieser Anordnung liegt an jedem Zweig dieselbe Spannung an – sie entspricht der Quellenspannung. Statt die Spannung zu erhöhen, bündelt die Parallelschaltung die Stromstärke und die Kapazität der einzelnen Komponenten.
Einfache Beispiele aus dem Alltag
Das lässt sich am besten an alltäglichen Gegenständen veranschaulichen. Alte Lichterketten für den Weihnachtsbaum sind ein klassisches Beispiel für eine Reihenschaltung. Fällt ein Lämpchen aus, erlischt die gesamte Kette, weil der einzige Stromweg unterbrochen ist. Haushaltssteckdosen hingegen arbeiten mit einer Parallelschaltung. Ziehen Sie in der Küche den Toaster aus der Steckdose, läuft der Fernseher im Wohnzimmer völlig problemlos weiter. Denn jede Steckdose hat ihren eigenen unabhängigen Zweig.
Was sind die wichtigsten Unterschiede zwischen Reihen- und Parallelschaltung?
Damit Sie bei der Planung Ihrer eigenen Energieanlage die richtige Wahl treffen können, vergleichen wir die beiden Verschaltungsarten im Hinblick auf die wichtigsten elektrischen Größen. Die folgende Übersicht zeigt Ihnen die Unterschiede auf einen Blick:
| Elektrische Eigenschaft | Reihenschaltung | Parallelschaltung |
|---|---|---|
| Spannungsverhalten | Die Spannungen addieren sich (Gesamtspannung = V1 + V2 + V3 + ...) | Die Spannung bleibt konstant (Gesamtspannung = V1 = V2 = ...) |
| Stromverhalten | Der Strom bleibt konstant (Gesamtstrom = I1 = I2 = ...) | Die Ströme addieren sich (Gesamtstrom = I1 + I2 + I3 + ...) |
| Gesamtwiderstand | Erhöht sich mit jedem weiteren Bauteil | Verringert sich mit jedem weiteren Bauteil |
| Zuverlässigkeit des Systems | Ein einziger Fehler führt zum Ausfall der gesamten Schaltung | Fällt ein Bauteil aus, arbeiten die anderen Zweige weiter |
Spannungsverteilung
Bei einer Reihenschaltung addieren sich die Spannungen. Zwei in Reihe geschaltete 12‑V‑Batterien liefern beispielsweise 24 V. Bei einer Parallelschaltung bleibt die Spannung hingegen unverändert – zwei 12‑V‑Batterien ergeben also weiterhin 12 V.
Stromstärke und Kapazität
Eine Parallelschaltung erhöht die verfügbare Stromstärke und die Gesamtkapazität der Batterien. Das ist ideal für längere Laufzeiten und höheren Leistungsbedarf. Bei einer Reihenschaltung hingegen bleibt die Stromkapazität durch die schwächste Batterie im Kreis begrenzt. Diese Zusammenhänge spielen auch in größeren Energieanlagen eine wichtige Rolle, etwa bei der Berechnung der Leistung bei Drehstrom.
Widerstandsverhalten
Fügt man Bauteile in Reihe hinzu, steigt der Gesamtwiderstand des Stromkreises. Bei einer Parallelschaltung hingegen verringert sich der Gesamtwiderstand, weil der Strom mehrere Wege zur Verfügung hat.
Effizienz und Zuverlässigkeit
Parallelschaltungen bieten in der Regel eine höhere Ausfallsicherheit. Fällt eine Batterie aus, arbeiten die anderen Zweige einfach weiter. Reihenschaltungen eignen sich gut, um höhere Spannungen zu erzielen, sind jedoch anfälliger für einen einzelnen Fehlerpunkt.
Wie werden Reihen- und Parallelschaltungen in Energiesystemen eingesetzt?
Die richtige Kombination aus Reihen- und Parallelschaltung macht moderne, saubere Energie heute erst möglich. Das gilt sowohl für große Solarparks als auch für das eigene Haus.
Konfigurationen von Solar-Batteriesystemen
In Solaranlagen werden beide Verschaltungsarten häufig kombiniert, um die Leistung zu optimieren. Die Solarmodule werden oft in Reihe geschaltet, um die Spannung früh am Morgen so weit anzuheben, dass der Wechselrichter anspringt. Mehrere dieser String-Reihen werden dann parallel miteinander verbunden, um die Stromstärke zu erhöhen. Dadurch bleibt der Ertrag selbst an bewölkten Tagen hoch. Eine hochwertige EcoFlow Solarbatterie nutzt dieses Prinzip, um Solarstrom effizient zwischenzuspeichern und rund um die Uhr nutzbar zu machen.
Batteriedesign von Elektrofahrzeugen
Elektroautos brauchen sowohl hohe Spannungen für kräftige Beschleunigung als auch große Kapazitäten für lange Reichweiten. Deshalb bestehen die Batteriepacks aus Tausenden einzelner kleiner Zellen. Die Ingenieure schalten zunächst Gruppen von Zellen parallel, um die Amperestunden-Kapazität zu erhöhen. Diese Gruppen werden dann in Reihe geschaltet, um die hohen Betriebsspannungen für den Elektromotor zu erreichen.
Verschaltungsvarianten für Heimspeicher
Bei der Heimspeicherung ist die parallele Erweiterung der praktikabelste Weg, um Notstromkapazität und Laufzeit zu erhöhen. Ein typischer Vier-Personen-Haushalt in Deutschland verbraucht etwa 12 bis 15 kWh Strom pro Tag. Ein Standard-5‑kWh‑Speicher wäre in den verbrauchsstarken Abendstunden, wenn mehrere Großgeräte laufen, schnell erschöpft.

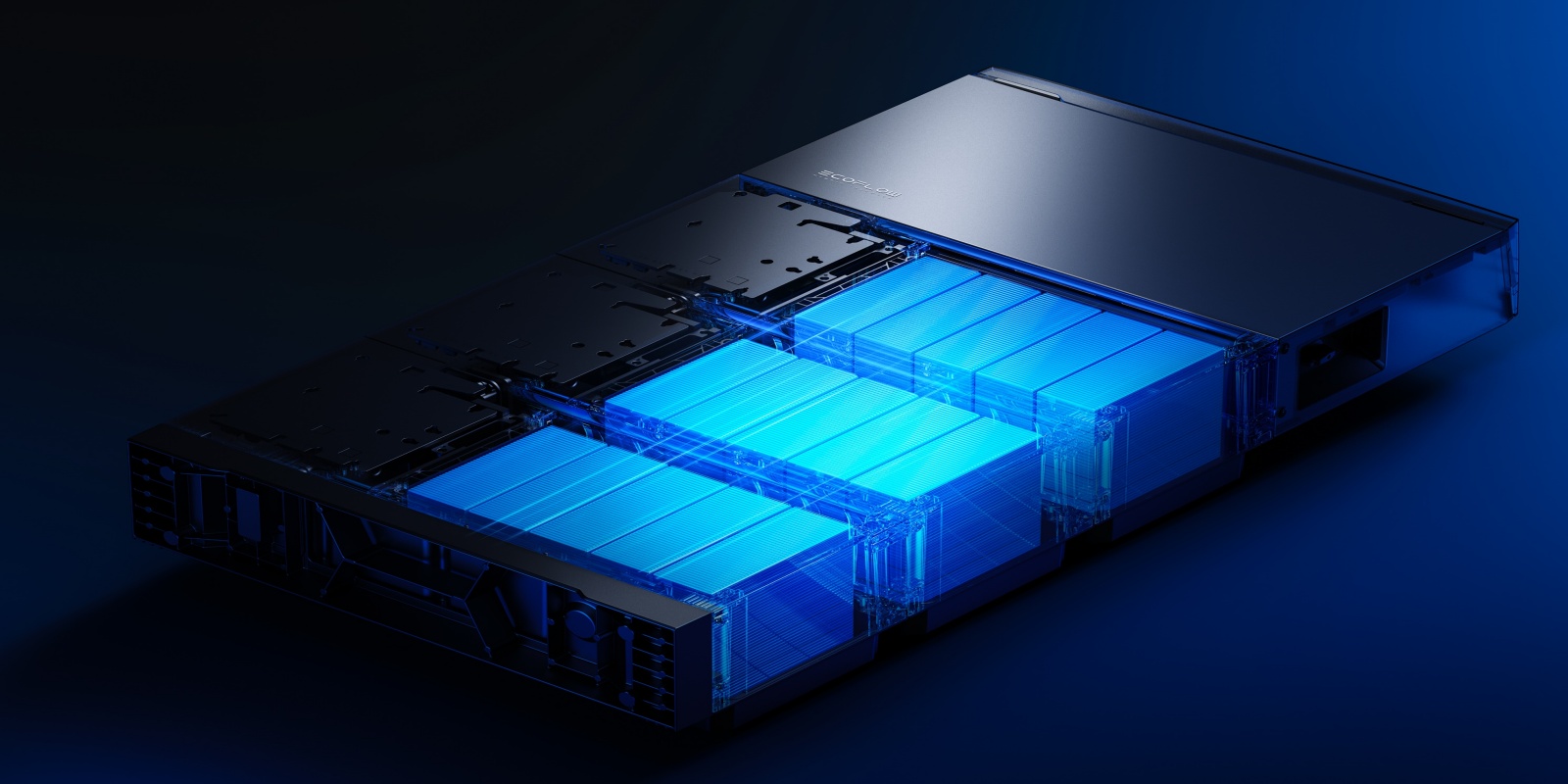

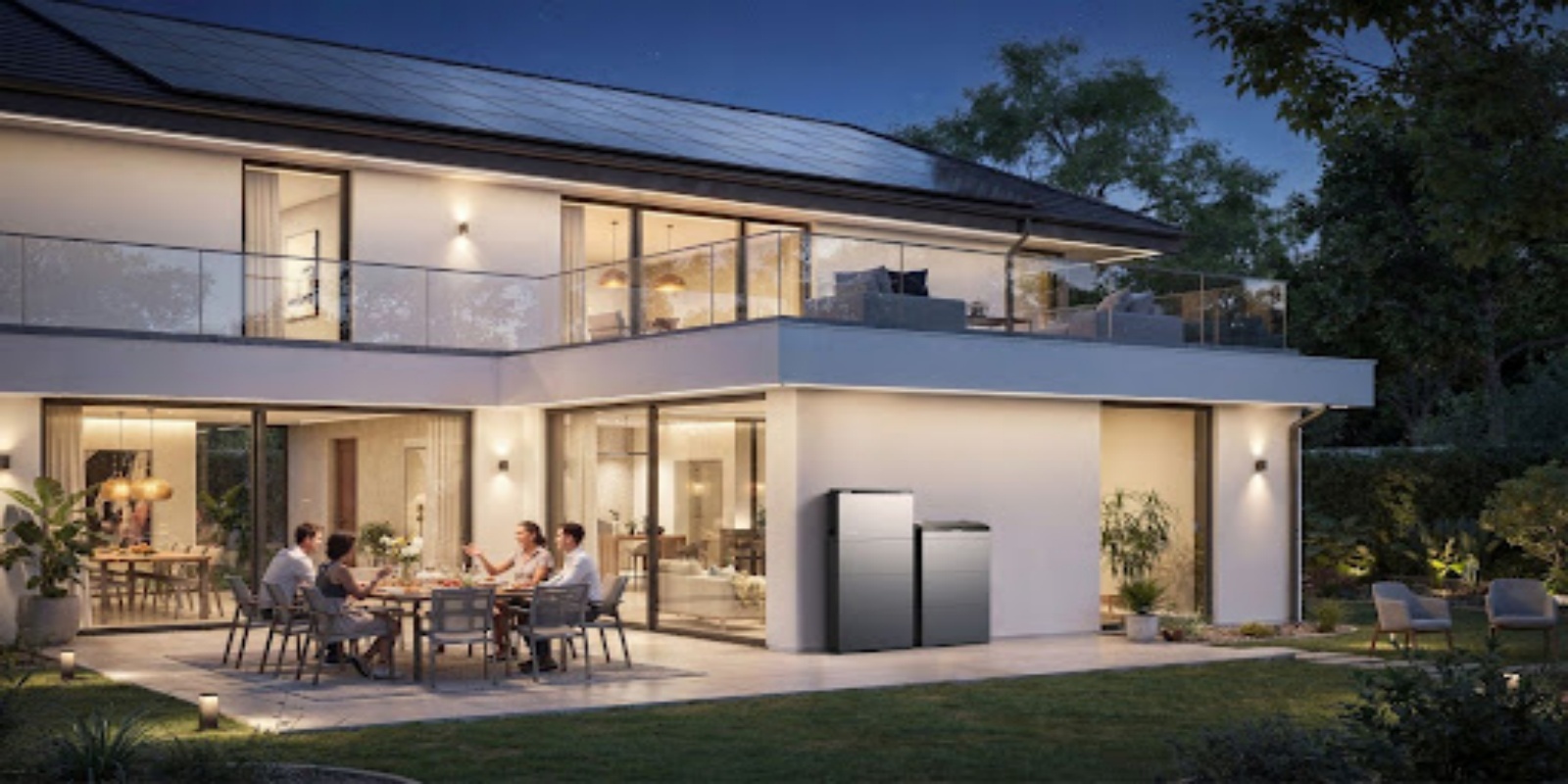

Moderne Batteriesysteme setzen auf parallele Verschaltung. Dadurch kann die Kapazität flexibel an den steigenden Energiebedarf im Haushalt angepasst werden. EcoFlow OCEAN 2 wurde für diesen modularen Ansatz entwickelt. Jedes Batteriemodul bietet 5 kWh Speicherkapazität, und das System lässt sich auf bis zu 60 kWh erweitern. Steigt Ihr Energiebedarf, etwa durch eine Wärmepumpe, Klimaanlage oder Wallbox, können Sie zusätzliche Batteriemodule integrieren. Einen Austausch des Wechselrichters oder einen Umbau der Hausinstallation benötigen Sie dafür nicht.
Für größere Haushalte kann die Speicherkapazität in entsprechenden Systemkonfigurationen auf bis zu 60 kWh ausgebaut werden. Da das europäische Haushaltsnetz mit einer konstanten Spannung von 230 V betrieben wird, erhöht eine Kapazitätserweiterung vor allem die verfügbare Energiemenge und die mögliche Backup-Dauer, ohne die Versorgungsspannung im Haushalt zu verändern.
Systemüberwachung in Energieanlagen
Wenn Heimspeicher durch parallele Batterieanschlüsse erweitert werden, wird die Überwachung der einzelnen Module immer wichtiger. Unterschiede bei Ladezustand, Temperatur und Batteriezustand können zu Ungleichgewichten führen, die sich auf die Leistung und die Lebensdauer auswirken.
EcoFlow PowerInsight 2 vereinfacht die Verwaltung Ihres Energiesystems. Der 11-Zoll-Touchscreen liefert Echtzeitdaten zu Solarertrag, Batteriestatus, Energieverbrauch und Netzbezug. Auch in Systemen mit mehreren Batteriespeichern behalten Sie die wichtigsten Energiedaten jederzeit im Blick. Durch die intelligente Steuerung von Lade- und Entladevorgängen unterstützt PowerInsight 2 einen effizienten und ausgewogenen Systembetrieb.
Der integrierte 9300‑mAh‑Akku ermöglicht einen eigenständigen Betrieb von über 24 Stunden. Dank WLAN-Anbindung und Sprachsteuerung können Sie Leistungswerte und Einstellungen bequem von jedem Ort im Haus abrufen und anpassen.
So schließen Sie Reihen- und Parallelschaltungen korrekt an
Sicherheit steht an erster Stelle, gerade bei eigenen Elektro- oder Batterieprojekten. Deshalb hier die wichtigsten Regeln für die richtige Verdrahtung.
Die passende Schaltung wählen
Entscheiden Sie vor der Verkabelung, welche Ziele Ihr System erfüllen soll. Eine Reihenschaltung ist sinnvoll, wenn Sie die Spannung erhöhen möchten. Dabei wird der Pluspol einer Batterie mit dem Minuspol der nächsten verbunden.
Eine Parallelschaltung eignet sich hingegen, wenn Sie die Kapazität bzw. die Laufzeit erhöhen möchten. Hierbei werden alle Pluspole miteinander und alle Minuspole miteinander verbunden.
Spannungsanforderungen beachten
Schließen Sie niemals Batterien mit unterschiedlichen Spannungen im selben Stromkreis an. Eine Kombination von 12‑V‑ und 24‑V‑Batterien kann zu elektrischen Ungleichgewichten führen. Mögliche Folgen sind Überhitzung, Leistungsverlust oder Schäden an der Ausrüstung. Verwenden Sie daher stets Batterien mit gleicher Spannung.
Batteriespezifikationen beachten
Für eine optimale Leistung sollten die Batterien möglichst die gleiche Kapazität (Ah), Chemie und das gleiche Alter aufweisen. Werden neue und alte Batterien gemischt, kann es zu ungleichem Laden und Entladen kommen. Das verringert die Gesamteffizienz und verkürzt die Lebensdauer der Batterien. Moderne Batteriespeicher setzen deshalb auf ein integriertes Batteriemanagementsystem. Dieses überwacht die Lade- und Entladevorgänge kontinuierlich und sorgt für einen möglichst ausgeglichenen Betrieb.
Verdrahtungsfehler vermeiden
Prüfen Sie vor dem Einschalten immer alle Verbindungen. Nutzen Sie ein Multimeter, um Spannung und Polarität zu kontrollieren, und achten Sie darauf, dass alle Anschlüsse fest sitzen. Lose oder falsche Verbindungen können die Effizienz beeinträchtigen, Lichtbögen verursachen oder Sicherheitsrisiken schaffen.
Vereinbaren Sie Ihren kostenlosen Beratungstermin!
Für welches Produkt oder welches System interessieren Sie sich?
Fazit
Wer die Prinzipien von Reihen- und Parallelschaltung versteht, kann sein Energiesystem effizient, erweiterbar und sicher aufbauen. Reihenschaltungen eignen sich ideal, um die Spannung für leistungsstarke Verbraucher oder Wechselrichter zu erhöhen. Parallelschaltungen sind dagegen die erste Wahl, wenn es um mehr Speicherkapazität und längere Laufzeiten geht. Ein modularer Speicher wie EcoFlow OCEAN 2 und die übersichtliche Steuerung durch EcoFlow PowerInsight 2 machen es einfach, Ihr Energieökosystem zu optimieren. So können Sie es genau auf Ihren Haushalt abstimmen.
FAQ
Was passiert, wenn eine Batterie in einer Reihenschaltung ausfällt?
Fällt eine Batterie in einer Reihenschaltung aus, ist der gesamte Stromkreis unterbrochen – der Stromfluss kommt vollständig zum Erliegen. Da der Strom in einer Reihenschaltung nur einen einzigen geschlossenen Weg hat, wirkt jeder einzelne Fehler wie ein geöffneter Schalter und legt alle nachfolgenden Komponenten lahm.
Woran erkenne ich, ob etwas in Reihe oder parallel geschaltet ist?
Wie erkennen Sie eine Reihenschaltung? Ganz einfach: Alle Bauteile sitzen wie an einer Schnur aufgereiht – es gibt nur einen einzigen Weg. Bei einer Parallelschaltung hingegen teilt sich der Stromkreis in mehrere unabhängige Zweige auf. Wenn Sie also den Weg vom Anfang bis zum Ende verfolgen können, ohne dass sich der Pfad irgendwo teilt, dann ist es eine Reihenschaltung.
Hält eine Batterie in Reihe oder parallel verdrahtet länger?
Eine Batterie hält in einer Parallelschaltung länger, da sich die Kapazität erhöht und die Stromlast auf mehrere Batterien verteilt wird. Die Reihenschaltung erhöht zwar die Spannung für eine höhere Leistung, doch die Parallelschaltung bündelt die Amperestunden aller Einheiten – sie teilen sich die Arbeit und versorgen Ihre Geräte deutlich länger.
Ist es sicher, Batterien parallel zu schalten?
Ja, es ist sicher, Batterien parallel zu schalten, aber nur unter einer Bedingung. Sie müssen in Spannung, Kapazität, Chemie und Ladezustand exakt übereinstimmen. Werden unterschiedliche Batterien parallel verbunden, kann die stärkere Batterie die schwächere schnell aufladen. Im schlimmsten Fall kommt es zu Überhitzung, Funkenbildung oder Beschädigung.
