Mode 3 Ladekabel: 11 oder 22 kW – Was ist das Richtige für Sie?
In Deutschland sind Mode-3-Ladekabel mit Typ-2-Steckern in Ausführungen für 11 kW und 22 kW erhältlich. 22 kW bedeutet jedoch nicht automatisch schnelleres Laden – E-Autos, Ladestation und Ladekabel müssen die entsprechende Ladeleistung unterstützen.
Dieser Ratgeber erklärt, wie das Laden in Mode 3 funktioniert, vergleicht 11-kW- und 22-kW-Kabel für den Alltag und zeigt, wie Sie die passende Option finden – abhängig von E-Autos, heimischer Elektroinstallation und Ladebedarf.
Das Wichtigste in Kürze:
Fahrzeugseitige Grenzen: Der Onboard-Lader Ihres Autos begrenzt die tatsächliche AC-Ladeleistung. Unterstützt das Fahrzeug beispielsweise maximal 11 kW, wird es auch an einer 22-kW-Ladestation mit einem 22-kW-Kabel nicht schneller laden.
Gewicht und Handhabung: 22-kW-Kabel sind aufgrund ihrer höheren Strombelastbarkeit häufig dicker und schwerer als vergleichbare 11-kW-Kabel. Die tatsächlichen Abmessungen und das Gewicht hängen jedoch vom jeweiligen Kabelmodell und seiner Länge ab.
Deutsche Netzregeln: Eine Ladeeinrichtung mit bis zu 11 kW muss in Deutschland grundsätzlich beim zuständigen Netzbetreiber angemeldet werden. Ladeeinrichtungen mit einer Leistungsinanspruchnahme von mehr als 11 kW benötigen zudem die vorherige Zustimmung des Netzbetreibers.
Zukunftssicherheit: Ein 22-kW-Kabel kann an kompatiblen 11-kW-Ladepunkten mit entsprechend reduzierter Ladeleistung eingesetzt werden und bietet dadurch mehr Flexibilität für künftige Fahrzeuge oder Ladepunkte mit höherer AC-Leistung.
Mode 3 Ladekabel: Was ist das und wann braucht man es?
Mode 3 ist in Europa ein etablierter Ladestandard für das AC-Laden von Elektrofahrzeugen an fest installierten Ladepunkten. Anders als beim Laden über eine normale Haushaltssteckdose erfolgt die Steuerung des Ladevorgangs über die Kommunikation zwischen Ladeeinrichtung und Fahrzeug, was zu einem kontrollierten und sicheren Ladevorgang beiträgt.
Mode-3-Laden zu Hause und an öffentlichen AC-Ladestationen
Mode 3 ist an deutschen öffentlichen AC-Ladestationen und bei vielen heimischen Wallboxen weit verbreitet. Viele öffentliche AC-Ladepunkte – etwa solche mit Typ-2-Ladedose – haben kein fest angeschlagenes Kabel, sodass Sie für das Laden ein eigenes Mode-3-Ladekabel benötigen. Auch zu Hause ist ein separates Kabel erforderlich, wenn die Wallbox über eine Ladesteckdose statt über ein fest installiertes Ladekabel verfügt. Wer das E-Auto-Laden mit einer Photovoltaikanlage und einem Batteriespeicher wie einer EcoFlow Solarbatterie verbinden möchte, kann überschüssigen Solarstrom für eine spätere Nutzung speichern.
Wie Typ-2-Stecker mit dem Mode-3-Laden zusammenspielen
Der Typ-2-Stecker ist der etablierte Standard für das AC-Laden in Europa. Ein Mode-3-Ladekabel kann beispielsweise an beiden Enden mit Typ-2-Anschlüssen ausgestattet sein. Die Kommunikation und Kabelerkennung erfolgen unter anderem über zwei wichtige Kontakte:
Control Pilot (CP): Dient der Kommunikation zwischen Fahrzeug und Ladeeinrichtung und unterstützt die Steuerung des Ladevorgangs.
Proximity Pilot (PP): Dient unter anderem zur Erkennung der Kabel- bzw. Steckerverbindung und zur Bestimmung der zulässigen Strombelastbarkeit des Ladekabels.
Mode-2- und Mode-3-Ladekabel im Vergleich
Mode 2 und Mode 3 unterscheiden sich vor allem darin, wie sie das E-Auto mit der Stromversorgung verbinden:
Mode 2: Verbindet das E-Auto über ein Ladekabel mit integrierter IC-CPD-Schutzeinrichtung mit einer Haushaltssteckdose oder einer geeigneten CEE-Steckdose. An einer normalen Schuko-Steckdose wird typischerweise mit reduzierter Leistung geladen, beispielsweise mit 2,3 kW bei 10 A.
Mode 3: Verbindet das E-Auto mit einer fest installierten Ladeeinrichtung wie einer Wallbox oder öffentlichen AC-Ladestation und ermöglicht höhere AC-Ladeleistungen. Eine separate IC-CPD-Schutzeinrichtung wie beim typischen Mode-2-Kabel ist dabei nicht Bestandteil des Ladekabels.
Mode 3 Ladekabel: Was ist der Unterschied zwischen einem 11-kW- und einem 22-kW-Mode-3-Ladekabel?
Ein 11-kW- und ein 22-kW-Mode-3-Ladekabel können ähnlich aussehen, sind jedoch für unterschiedliche maximale Stromstärken ausgelegt. Die wichtigsten Unterschiede betreffen die elektrische Auslegung, die mögliche Ladeleistung sowie Gewicht und Handhabung im Alltag.
16 A vs. 32 A Ladestrom
In einem typischen dreiphasigen europäischen Stromnetz mit 400 V zwischen den Außenleitern hängt die maximal mögliche Ladeleistung unter anderem von der zulässigen Stromstärke ab:
11-kW-Kabel sind bei dreiphasigem Laden typischerweise für bis zu 16 A pro Phase ausgelegt (3 × 230 V × 16 A ≈ 11 kW).
22-kW-Kabel sind bei dreiphasigem Laden typischerweise für bis zu 32 A pro Phase ausgelegt (3 × 230 V × 32 A ≈ 22 kW).
Für höhere Stromstärken werden häufig größere Leiterquerschnitte eingesetzt. Welche Kabelkonstruktion und welcher Leiterquerschnitt tatsächlich erforderlich sind, hängt jedoch unter anderem von Kabeltyp, Länge, Aufbau und Herstellerangaben ab.
Ladeleistung und Ladedauer
Unterstützen Onboard-Lader, AC-Ladestation und Kabel jeweils die volle Leistung, kann sich die theoretische Ladezeit mit 22 kW gegenüber 11 kW ungefähr halbieren.
Nehmen wir ein Fahrzeug mit einem 60-kWh-Akku an, das von 20 % auf 80 % geladen wird. Dafür werden rechnerisch 36 kWh benötigt:
Bei 11 kW ergibt sich eine theoretische Ladezeit von rund 3 Stunden und 16 Minuten.
Bei 22 kW beträgt die theoretische Ladezeit rund 1 Stunde und 38 Minuten.
In der Praxis kann die tatsächliche Ladezeit länger ausfallen, da unter anderem Ladeverluste, die Ladeleistung des Fahrzeugs und die aktuelle Batterietemperatur Einfluss auf den Ladevorgang haben. Bei der Kombination von Photovoltaik und E-Mobilität kann außerdem ein Stromspeicher dazu beitragen, überschüssigen Solarstrom für einen späteren Ladevorgang bereitzustellen.
Kabelquerschnitt, Gewicht und Handhabung im Alltag
Mit steigender Strombelastbarkeit werden Ladekabel in der Regel größer und schwerer. Ein 22-kW-Kabel ist daher bei vergleichbarer Länge häufig dicker und schwerer als ein 11-kW-Kabel. Wie groß der Unterschied ausfällt, hängt jedoch vom Kabelaufbau, der Länge und dem jeweiligen Hersteller ab.
Besonders bei häufigem Ein- und Ausstecken kann sich der Unterschied bei Gewicht und Flexibilität bemerkbar machen. Bei niedrigen Temperaturen können manche Kabel zudem weniger flexibel sein, was das Aufwickeln erschweren kann.
| Merkmal | 11-kW-Mode-3-Ladekabel | 22-kW-Mode-3-Ladekabel |
|---|---|---|
| Typische Strombelastbarkeit | bis 16 A, dreiphasig | bis 32 A, dreiphasig |
| Theoretische AC-Ladeleistung | ca. 11 kW | ca. 22 kW |
| Leiterquerschnitt | abhängig von Kabeltyp und Hersteller | abhängig von Kabeltyp und Hersteller |
| Gewicht und Handhabung | meist leichter und flexibler | meist dicker und schwerer |
| Einsatz an kompatiblen AC-Ladepunkten | für Ladeleistungen bis etwa 11 kW | kann bei entsprechender Fahrzeug- und Ladeinfrastruktur bis etwa 22 kW ermöglichen |
| Preis | abhängig von Länge, Ausführung und Hersteller | abhängig von Länge, Ausführung und Hersteller |
.jpg)
Sollten Sie ein 11-kW- oder ein 22-kW-Mode-3-Ladekabel wählen?
Bei der Wahl zwischen 11 kW und 22 kW sollten Sie vor allem drei Komponenten berücksichtigen: E-Auto, Wallbox und Kabel. Wer sich fragt, welche Wallbox für zuhause geeignet ist, sollte dabei ebenfalls die maximale Ladeleistung des Fahrzeugs und die Anforderungen des Hausanschlusses berücksichtigen. Die tatsächliche Ladegeschwindigkeit wird durch die Komponente mit der niedrigsten unterstützten Ladeleistung begrenzt.
Prüfen Sie die maximale AC-Ladeleistung Ihres E-Autos
Prüfen Sie die maximale AC-Ladeleistung Ihres E-Autos, bevor Sie ein Kabel wählen. Viele E-Autos unterstützen beim AC-Laden maximal 11 kW, sodass ein 22-kW-Kabel allein keine höhere Ladeleistung ermöglicht. Dazu gehören beispielsweise viele Varianten des Tesla Model 3; die genaue Ladeleistung hängt jedoch vom jeweiligen Modell und Baujahr ab. Einige Fahrzeuge, darunter bestimmte Modelle des Renault ZOE unterstützen dagegen AC-Laden mit bis zu 22 kW. Entscheidend sind daher die technischen Angaben zum jeweiligen Fahrzeugmodell.
Ladeleistung der Wallbox prüfen

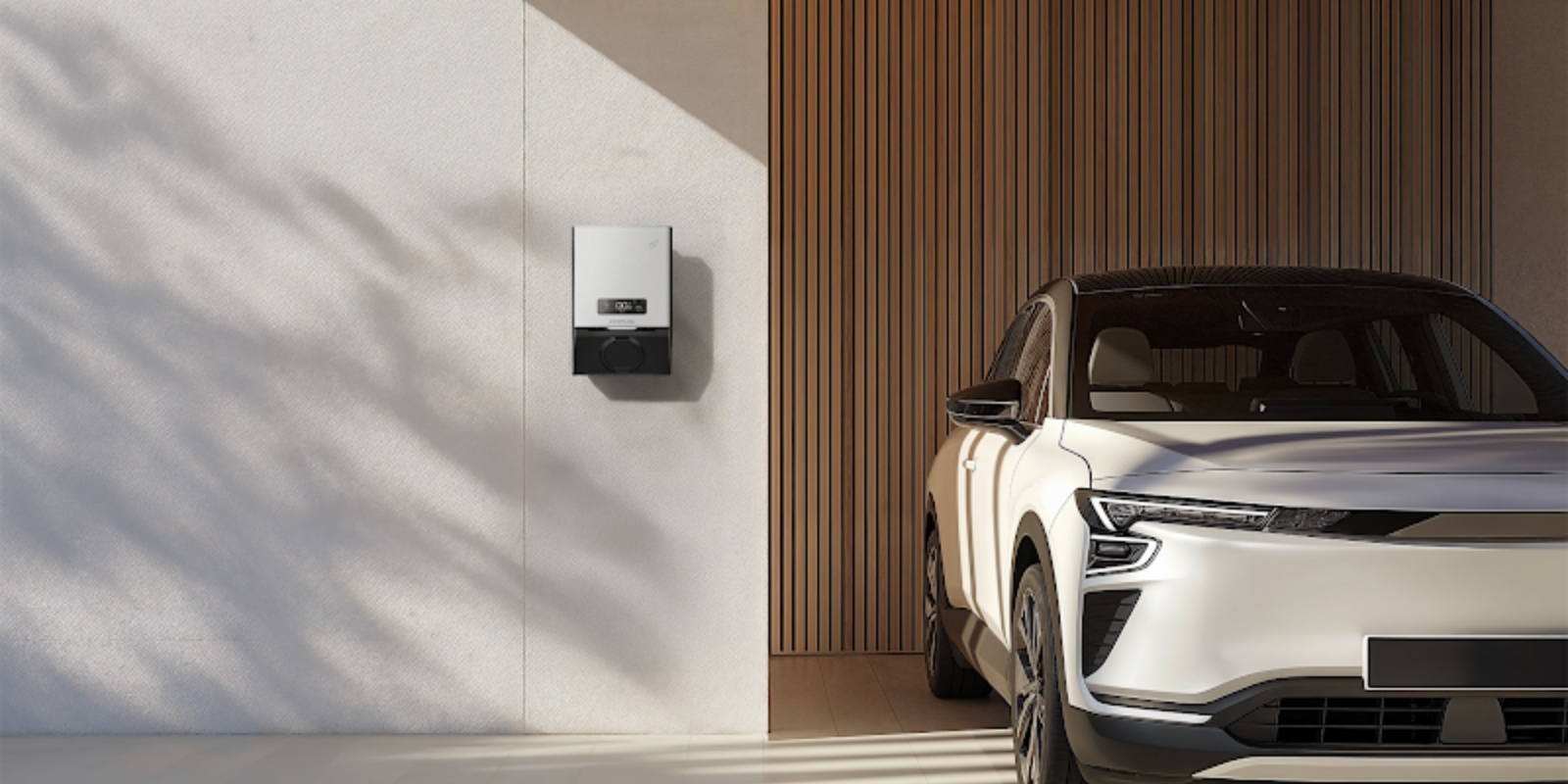

Wenn Sie Ihr Kabel auf Ihre heimische Ladestation abstimmen, muss die Nennleistung des Kabels die Ausgangsleistung der Wallbox abdecken. EcoFlow PowerPulse 2 zum Beispiel bietet konfigurierbare Leistungsstufen, wobei die dreiphasige Variante Laden mit bis zu 22 kW unterstützt.
Wenn Sie eine 22-kW-Wallbox installieren und Ihr Fahrzeug ebenfalls 22 kW AC-Laden unterstützt, brauchen Sie ein Mode-3-Ladekabel, das für die vollen 22 kW ausgelegt ist, um diese Ladeleistung nutzen zu können. Umgekehrt bringt ein 22-kW-Kabel keinen Geschwindigkeitsvorteil, wenn entweder Ihre Wallbox oder Ihr Fahrzeug bei maximal 11 kW unterstützt – die Ladeleistung ist dann entsprechend begrenzt.
Den Stromanschluss des Hauses berücksichtigen
Bei der Installation einer Wallbox in Deutschland müssen sowohl die technische Auslegung des Hausanschlusses als auch die Vorgaben des zuständigen Netzbetreibers berücksichtigt werden.
Wallboxen bis 11 kW: müssen grundsätzlich beim zuständigen Netzbetreiber angemeldet werden; eine vorherige Zustimmung ist für diese Leistungsklasse grundsätzlich nicht erforderlich.
Wallboxen mit mehr als 11 kW: benötigen vor der Inbetriebnahme grundsätzlich die vorherige Zustimmung des Netzbetreibers. Der Netzbetreiber prüft dabei unter anderem, ob der Netzanschluss für die zusätzliche Leistungsinanspruchnahme geeignet ist.
Ob eine 22-kW-Wallbox am jeweiligen Hausanschluss umgesetzt werden kann, hängt unter anderem von der vorhandenen Elektroinstallation, dem Netzanschluss und den Anforderungen des Netzbetreibers ab.
Für viele private Anwendungen ist eine 11-kW-Wallbox daher eine naheliegende Option, insbesondere wenn das Fahrzeug ohnehin maximal 11 kW AC unterstützt.
Künftige Anforderungen an E-Auto, Wallbox und Hausenergie im Blick behalten
Selbst wenn das aktuelle Fahrzeug bei 11 kW endet, lohnt sich der Gedanke an spätere Flexibilität – etwa wenn Sie Ihr E-Auto zuhause laden möchten und dabei ein Fahrzeug mit höherer Ladeleistung, eine leistungsstärkere Wallbox oder die Integration von PV-Anlage und Batteriespeicher.
Wer das Laden des E-Autos mit dem Eigenverbrauch von Solarstrom kombinieren möchte, kann einen Heimspeicher wie EcoFlow OCEAN 2 einbinden. Überschüssiger Solarstrom kann gespeichert und zu einem späteren Zeitpunkt im Haushalt oder für das Laden des E-Autos genutzt werden. Bei der Kabelwahl bleibt jedoch vor allem entscheidend, welche AC-Ladeleistung Fahrzeug und Ladepunkt unterstützen. Ein 22-kW-Kabel bietet hier mehr Flexibilität, wenn künftig ein Fahrzeug oder Ladepunkt mit höherer AC-Ladeleistung genutzt werden soll.
Vereinbaren Sie Ihren kostenlosen Beratungstermin!
Für welches Produkt oder welches System interessieren Sie sich?
Fazit
Für viele E-Auto-Fahrer ist ein 11-kW-Mode-3-Ladekabel für das tägliche AC-Laden ausreichend. Unterstützt das Fahrzeug maximal 11 kW AC, bietet ein 22-kW-Kabel allein keinen Geschwindigkeitsvorteil.
Ein 22-kW-Kabel kann dagegen sinnvoll sein, wenn das E-Auto AC-Laden mit bis zu 22 kW unterstützt und Sie entsprechende öffentliche Ladepunkte oder eine geeignete Wallbox nutzen. Bei der Auswahl sollten Sie deshalb zunächst die maximale AC-Ladeleistung des Fahrzeugs prüfen und anschließend die Leistung der Ladestation sowie die Strombelastbarkeit des Kabels berücksichtigen.
Hinweis: Die Informationen in diesem Artikel dienen ausschließlich der allgemeinen Orientierung und ersetzen keine individuelle Beratung durch einen qualifizierten Elektrofachbetrieb oder den zuständigen Netzbetreiber. Technische Anforderungen, Ladeleistungen und Netzvorgaben können je nach Fahrzeug, Ladeeinrichtung, Hausanschluss und Standort variieren. Prüfen Sie die jeweils aktuellen Anforderungen vor der Installation oder Nutzung.
FAQ
Warum lädt ein 22-kW-Lader nur mit 11 kW?
Ein 22-kW-Ladepunkt kann bei einem Fahrzeug mit einem auf 11 kW begrenzten Onboard-AC-Lader nur mit bis zu 11 kW laden. Die tatsächlich nutzbare Ladeleistung wird durch das Zusammenspiel von Fahrzeug, Ladepunkt und Ladekabel begrenzt.
Welchen Kabelquerschnitt brauche ich für ein 11-kW-E-Auto-Ladegerät?
Für ein typisches dreiphasiges 11-kW-Ladesetup wird ein Mode-3-Kabel für bis zu 16 A pro Phase benötigt. Der erforderliche Leiterquerschnitt hängt vom konkreten Kabeltyp, der Länge und den Herstellerangaben ab und sollte daher nicht allein anhand der Ladeleistung bestimmt werden.
Kann man ein 7-kW-Kabel an einem 22-kW-Lader nutzen?
Grundsätzlich kann ein für die entsprechende Stromstärke ausgelegtes einphasiges Mode-3-Kabel an einem leistungsfähigeren AC-Ladepunkt verwendet werden, sofern Fahrzeug, Kabel und Ladepunkt miteinander kompatibel sind. Ein einphasiges 32-A-Kabel ermöglicht theoretisch bis zu rund 7,4 kW bei 230 V. Die tatsächlich verfügbare Ladeleistung hängt jedoch von der Auslegung des Fahrzeugs, des Ladepunkts und des Kabels ab.
Kann man ein E-Auto an einer normalen Haushaltssteckdose laden?
Grundsätzlich kann ein E-Auto mit einem geeigneten Mode-2-Ladekabel an einer normalen Haushaltssteckdose geladen werden. Wegen der möglichen thermischen Belastung einer normalen Steckdose sollte dies jedoch nur ausnahmsweise und mit reduzierter Ladeleistung erfolgen. Für regelmäßiges Laden empfiehlt sich eine geeignete Ladeeinrichtung wie eine Wallbox.
