Kabelquerschnitt berechnen – Formeln, Tabellen und Praxisleitfaden für Elektriker und Installateure in Deutschland
Die korrekte Berechnung des Kabelquerschnitts ist in Deutschland grundlegend für die elektrische Sicherheit, die Anlagenleistung und die Einhaltung der DIN VDE-Vorschriften. Der richtige Kabelquerschnitt hängt nicht nur vom Laststrom ab, sondern auch von der Verlegeart, der Umgebungstemperatur, der Bündelung mehrerer Leitungen, dem Spannungsfall und der Überstromschutzeinrichtung.
Dieser Leitfaden behandelt den gesamten Prozess der Querschnittsauslegung – mit Berechnungsformeln, DIN-VDE-Referenztabellen, Minderungsfaktoren und praxisnahen Beispielen für Wohngebäude, Gewerbe, Photovoltaikanlagen und E‑Ladeinfrastruktur.
Deutsche Normen für die Kabelquerschnittsauslegung
Bei Projekten mit Wohngebäude-, Gewerbe- oder Industrienetzanschlüssen in Deutschland müssen alle Berechnungen strikt den Vorgaben der zuständigen Normungsorganisation (DKE – Deutsche Kommission Elektrotechnik Elektronik Informationstechnik) entsprechen. Wer diese Vorgaben nicht einhält, riskiert nicht nur Systemstörungen, sondern gefährdet auch den Versicherungsschutz – etwa nach den Sachversicherungsrichtlinien wie den VdS-Bestimmungen.
DIN VDE 0100-430 (Überstromschutz)
Diese zentrale Norm regelt den Schutz von Leitungen gegen die thermischen Auswirkungen von Überströmen. Sie stellt sicher, dass jede Leitungskonfiguration – ob bei einfachen Verbrauchern oder einem komplexen 3 Phasen Wechselrichter – richtig auf die vorgeschalteten Überstrom-Schutzeinrichtungen abgestimmt ist. Dazu gehören etwa Leitungsschutzschalter oder G-Sicherungen. So wird eine Schädigung der Isolierung oder ein Kabelbrand bei längerer Überlast oder Kurzschluss zuverlässig verhindert.
DIN VDE 0298-4 (Strombelastbarkeit)
Diese anwendungsbezogene Norm legt die maximal zulässige Strombelastbarkeit von Kabeln unter definierten Umgebungsbedingungen fest. Sie enthält die grundlegenden Referenztabellen für die zulässigen Ströme in Abhängigkeit von der Isolationsart (z. B. PVC oder VPE) und beschreibt die wesentlichen thermischen Korrekturfaktoren, die bei der Minderungsberechnung anzusetzen sind.
DIN VDE 0100-520 (Auswahl und Verlegung von Kabeln und Leitungen)
Diese Norm befasst sich mit der praktischen Umsetzung und legt fest, wie Kabel und Leitungen je nach äußeren Einflüssen ausgewählt und verlegt werden müssen. Sie enthält spezifische Regelungen zu Mindestabständen, zur Trennung von Stromkreisen sowie zu genormten Verlegearten – von der Installation in isolierten Wänden bis hin zu offenen Kabeltrassen im Freien.
IEC 60364 vs. DIN VDE – worin liegt der Unterschied?
Während die IEC 60364 als weltweit gültiges harmonisiertes Dokument (HD) die Grundlage für Niederspannungsanlagen bildet, stellt die DIN VDE die nationale Umsetzung und Konkretisierung für Deutschland dar. Die DIN VDE enthält strengere nationale Sicherheitsanpassungen und detaillierte Festlegungen zu einheimischen Verlegearten, etwa zur Standardinstallation in Hauswänden. Zudem schreibt sie verbindliche Prüfvorschriften vor der Inbetriebnahme von Anlagen vor.
Kabelquerschnitt berechnen – Schritt für Schritt
Die systematische Auslegung eines Kabels erfordert standardisierte Prüfschritte – für mechanische Stabilität, thermische Sicherheit und einen möglichst geringen Spannungsabfall. Nachfolgend finden Sie den bewährten Arbeitsablauf, den deutsche Meisterbetriebe täglich anwenden, um Niederspannungsverteilungen von Grund auf sicher zu dimensionieren:
Schritt 1: Die Last ermitteln
Ermitteln Sie die gesamte angeschlossene Wirkleistung (P in Watt) oder Scheinleistung (S in VA) der Verbraucher und dokumentieren Sie die Nennspannung (U) sowie den Leistungsfaktor (cos ϕ) des Systems.
Schritt 2: Bemessungsstrom (Ib) berechnen
Die Berechnung der Leistung bei Drehstrom bildet die Grundlage für die Ermittlung des Bemessungsstroms in dreiphasigen Anlagen. Bei Drehstromsystemen gilt die Standardformel: Ib = P / (√3 × U × cos φ). Für einfache Einphasen-230-V-Stromkreise vereinfacht sich die Berechnung zu: Ib = P / (U × cos φ).
Schritt 3: Verlegeart festlegen
Bestimmen Sie den physikalischen Verlauf der Leitung und ordnen Sie ihn einem standardisierten Verlegeart-Code zu (Verlegeart A, B, C, E oder F) nach DIN VDE 0298-4. Die Verlegung in isolierten Wänden entspricht beispielsweise der Verlegeart A, die Verlegung direkt auf einer Mauerwerkoberfläche der Verlegeart C.
Schritt 4: Korrekturfaktoren anwenden (f1 × f2)
Passen Sie die theoretische Strombelastbarkeit mit Hilfe der realen Umgebungsbedingungen an. Multiplizieren Sie den Temperaturfaktor (f1) – erforderlich, wenn die Umgebungstemperatur von den üblichen 30 °C abweicht – mit dem Bündelungsfaktor (f2), der die thermische Aufheizung bei mehreren stromführenden Leitungen in einem gemeinsamen Kabelkanal berücksichtigt.
Schritt 5: Kabelquerschnitt nach DIN VDE 0298-4 auswählen
Teilen Sie den Nennstrom des Leitungsschutzschalters durch die ermittelten Korrekturfaktoren, um die erforderliche Strombelastbarkeit (Iz) zu bestimmen: Iz ≥ In / (f1 × f2). Schlagen Sie diesen korrigierten Wert in der Tabelle der DIN VDE 0298-4 für Ihre gewählte Verlegeart nach, um den passenden Mindestquerschnitt zu finden (z. B. 4 mm², 6 mm², 10 mm²).
Schritt 6: Spannungsfall prüfen
Berechnen Sie den zu erwartenden Spannungsfall über die gesamte Leitungslänge, um die Einhaltung der gesetzlichen Grenzwerte sicherzustellen. Der Spannungsfall darf den zulässigen Höchstwert von 3 % für Endstromkreise nach DIN 18015-1 oder den allgemeinen VDE-Grenzwert von 4 % nicht überschreiten. Bei Überschreitung ist auf den nächstgrößeren Querschnitt zu wechseln.
Schritt 7: Schutzgerät abstimmen (Ib ≤ In ≤ Iz)
Prüfen Sie, ob der gesamte Stromkreisschutz die grundlegende VDE-Abstimmungsregel erfüllt: Der Bemessungsstrom (Ib) muss kleiner oder gleich dem Nennstrom des Leitungsschutzschalters (In) sein, der wiederum die endgültige, mit den Korrekturfaktoren reduzierte Strombelastbarkeit (Iz) des gewählten Kabels nicht überschreiten darf.
Standard-Kabelquerschnittstabellen für Deutschland
Die folgenden Tabellen zeigen die standardmäßigen Betriebsparameter für NYM‑J‑ oder NYY‑J‑Kupferleitungen unter typischen deutschen Installationsbedingungen.
Übliche Kupferkabelquerschnitte
Die genormten Nennquerschnitte für Kupferleiter in Wohngebäuden und im leichten Gewerbebereich folgen fest definierten Stufen: 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm² und 35 mm².
Empfohlene Kabelquerschnitte für einphasige Stromkreise (230 V)
| Nennbelastungsstrom (Iₙ) | Verlegeart B2 (in Rohr) | Verlegeart C (auf Wand) | Maximale Länge (bei 3 % Spannungsfall) |
|---|---|---|---|
| 16 A | 2,5 mm² | 1,5 mm² | ca. 18 m (bei 1,5 mm²) |
| 20 A | 4,0 mm² | 2,5 mm² | ca. 22 m (bei 2,5 mm²) |
| 32 A | 10,0 mm² | 6,0 mm² | ca. 27 m (bei 6,0 mm²) |
Empfohlene Kabelquerschnitte für Drehstromanlagen (400 V)
In deutschen Niederspannungsverteilungen werden die Querschnitte von Drehstromkabeln in der Regel auf Basis des Bemessungsstroms ausgelegt und anschließend anhand der Strombelastbarkeitstabellen der DIN VDE 0298-4 verifiziert. In gewerblichen und industriellen Anlagen liegen die Kabelquerschnitte je nach Last zwischen 10 mm² und 35 mm².

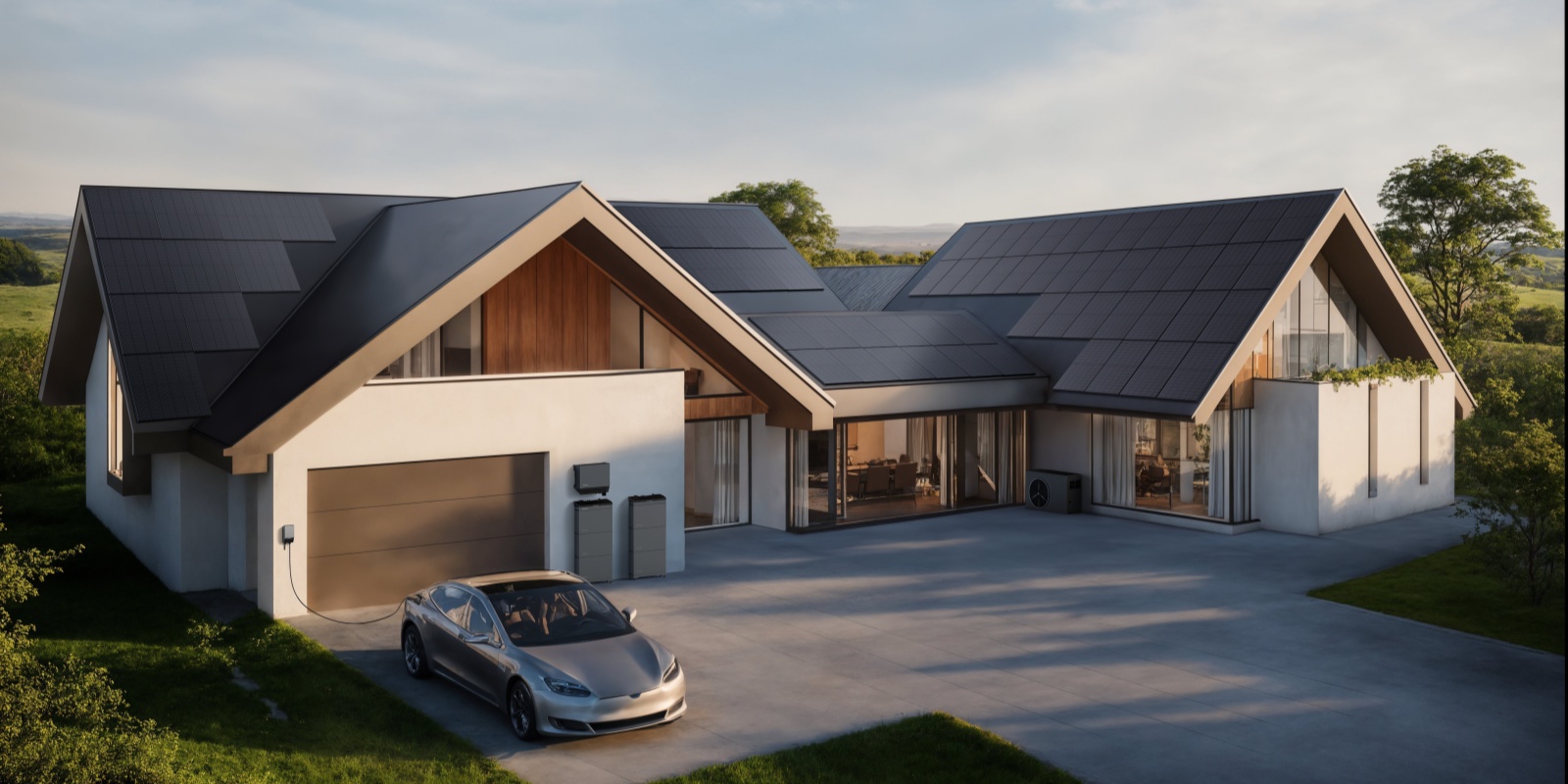

Der dreiphasige EcoFlow PowerOcean Plus liefert beispielsweise 29,9 kW Ausgangsleistung. Bei einem Leistungsfaktor von 0,9 ergibt sich ein Bemessungsstrom von ca. 48 A. Installateure legen diesen Wert zusammen mit der Verlegeart und den Korrekturfaktoren zugrunde, um den passenden Kabelquerschnitt nach DIN VDE 0298-4 zu ermitteln.
Die Auslegung von Kabel und Leitungsschutzschalter sollte nach dem Prinzip Ib ≤ In ≤ Iz erfolgen. Für den kontinuierlichen Gewerbebetrieb bei Verlegeart C (Aufputzinstallation) wählen Installateure in der Regel einen Kupferkabelquerschnitt von 10 mm² oder 16 mm² in Verbindung mit einem 50‑A- oder 63‑A‑Leitungsschutzschalter – das gewährleistet einen sicheren Betrieb, reduziert die Wärmeentwicklung und verbessert die langfristige Zuverlässigkeit.
Einflussfaktoren auf die Kabelquerschnittsauswahl
Die Wahl des richtigen Kabelquerschnitts ist mehr als eine reine Zuordnung zum Laststrom. Mehrere Faktoren beeinflussen direkt die Leistungsfähigkeit des Kabels und die Einhaltung der deutschen Normen.
Verlegeart (Verlegearten A–F)
Die Verlegeart bestimmt, wie gut ein Kabel seine Wärme abführen kann. Kabel, die in Dämmstoffen verlegt werden (Verlegeart A), benötigen größere Querschnitte. Aufputz verlegte Kabel (Verlegeart C) können dagegen höhere Ströme übertragen, da sie besser gekühlt werden.
Umgebungstemperatur
Die Tabellen der DIN VDE gehen von einer Umgebungstemperatur von 30 °C aus. Bei höheren Temperaturen sinkt die Strombelastbarkeit des Kabels – daher sind thermische Minderungsfaktoren anzusetzen.
Kabelbündelung
Mehrere gemeinsam verlegte Kabel erzeugen zusätzliche Wärme und verringern dadurch die Strombelastbarkeit. Bei gemeinsamer Verlegung im gleichen Rohr oder auf derselben Kabeltrasse sind daher Bündelungsfaktoren zu berücksichtigen.
Spannungsfall
Nach DIN 18015-1 sollte der Spannungsfall in Wohngebäudeinstallationen 3 % nicht überschreiten. Bei langen Leitungswegen kann ein größerer Kabelquerschnitt erforderlich sein – selbst wenn die Strombelastbarkeit eigentlich ausreichend wäre.
Schutzgerätekoordination
Die Auswahl von Kabel und Leitungsschutzschalter muss dem Prinzip Ib ≤ In ≤ Iz entsprechen – so stellt der Schutzschalter sicher, dass er auslöst, bevor das Kabel seine zulässige Betriebstemperatur überschreitet.
Kupfer- vs. Aluminiumkabel – welchen Einfluss hat das auf den Querschnitt?
Kupfer ist nach wie vor der Standard für die Installation im Innenbereich, während Aluminium häufig für industrielle Unterverteilungen und Netzeinspeiseleitungen zum Einsatz kommt.
Leitfähigkeitsunterschiede
Kupfer weist eine deutlich höhere elektrische Leitfähigkeit auf als Aluminium. Aluminium erreicht nur etwa 61 % der Leitfähigkeit von Kupfer – das bedeutet, ein Aluminiumleiter muss im Querschnitt größer ausgeführt werden (in der Regel ein bis zwei Querschnittsstufen über dem vergleichbaren Kupferkabel), um die gleiche elektrische Last ohne Überhitzung zu übertragen.
Kosten vs. Leistung – was zählt mehr?
Aluminiumkabel sind deutlich leichter und günstiger als Kupferkabel – daher eignen sie sich hervorragend für lange Leitungswege mit hohen Übertragungsleistungen. Bei der Installation sind jedoch spezielle oxidationshemmende Kontaktpasten (wie WAGO Alu-Plus) und dafür geeignete Bimetall-Klemmen erforderlich, um galvanische Korrosion und lockere Verbindungen über die Betriebsdauer zu vermeiden.
Typische Einsatzbereiche in der Industrie
Kupfer ist in Deutschland der Werkstoff der Wahl für alle Endstromkreise und die Wohnungsinstallation – von 1,5 mm² bis 16 mm². Aluminium wird dagegen überall dort eingesetzt, wo es auf Wirtschaftlichkeit bei großen Querschnitten ankommt: in industriellen Hauptverteilungen, bei erdverlegten Einspeisungen (wie NAYY-Kabel) oder in großen Solarparks. Dort sind Querschnitte von über 50 mm² bis hin zu 240 mm² üblich. Bieten diese bestehenden Werksnetze bereits ausreichend dimensionierte Zuleitungen, erleichtert dies auch die Planung, wenn Unternehmen nachträglich einen stromspeicher nachrüsten möchten, um ihre Betriebskosten zu optimieren.
.jpg)
Kabelquerschnitt berechnen – für die häufigsten Einsatzfälle
Jede Gebäudeart hat ihre eigenen Lastprofile und Betriebsbedingungen, die die Kabelauslegung maßgeblich beeinflussen. Werfen wir einen Blick darauf, wie sich diese Planungsregeln in verschiedenen typischen Szenarien in Deutschland konkret auswirken.
Verteilungsstromkreise im Wohnungsbau
Bei der üblichen Wohnungsausstattung in Deutschland kommen für Beleuchtung und Standard-Steckdosen meist 1,5 mm² Kupferleitungen zum Einsatz, abgesichert mit 13‑A- oder 16‑A‑Leitungsschutzschaltern vom Typ B. Fest angeschlossene Haushaltsgeräte wie Backöfen benötigen dagegen eine dreiphasige 2,5 mm² Kupferleitung mit 16‑A‑Schutzschalter, um die gleichzeitigen Lasten beim Kochen sicher zu beherrschen.
Gewerbegebäude
In Bürogebäuden verlaufen lange horizontale Kabeltrassen durch die abgehängten Decken. Aufgrund der dichten Kabelbündelung und der kontinuierlichen Lasten durch Server, IT-Infrastruktur und LED-Beleuchtung sehen Planer in der Regel bereits 2,5 mm² als Basisquerschnitt für Endstromkreise vor. So wird der erhöhte Minderungsbedarf abgedeckt und der Spannungsfall auf den langen Gebäudeetagen minimiert.
Industriemaschinen
In Fertigungsanlagen laufen schwere induktive Motorlasten mit hohen Einschaltströmen. Bei der Kabelauslegung sind daher Leitungsschutzschalter der Charakteristik C oder D vorzusehen, um unerwünschte Auslösungen zu vermeiden. Die Kabelquerschnitte müssen zudem so bemessen sein, dass sie den dauerhaften schweren Betriebszyklen und den hohen Umgebungstemperaturen in der Halle standhalten – ohne thermische Schädigung.
PV-Anlagen
Bei gewerblichen Dach-Solaranlagen sowie beim Anschluss einer EcoFlow Solarbatterie ist eine sorgfältige Auslegung für die kontinuierlichen Gleich- und Wechselstromflüsse erforderlich. Auf der Gleichstromseite kommen 4 mm² oder 6 mm² spezielle Solarkabel zum Einsatz, um Verluste auf den langen Strecken von den Modulen zum Wechselrichter zu minimieren – der Spannungsfall sollte deutlich unter 1 % liegen, um den Ertrag zu maximieren.
E‑Ladestationen
Bei Ladeinfrastrukturprojekten für Gewerbegebäude, Büro-Campuspunkte und Parkeinrichtungen sollte der Kabelquerschnitt auf der Grundlage von Ladeleistung, Leitungslänge, Verlegeart, gleichzeitigem Ladebedarf, Strombelastbarkeit und Spannungsfall bemessen werden – unter Einhaltung der DIN-VDE-Normen.

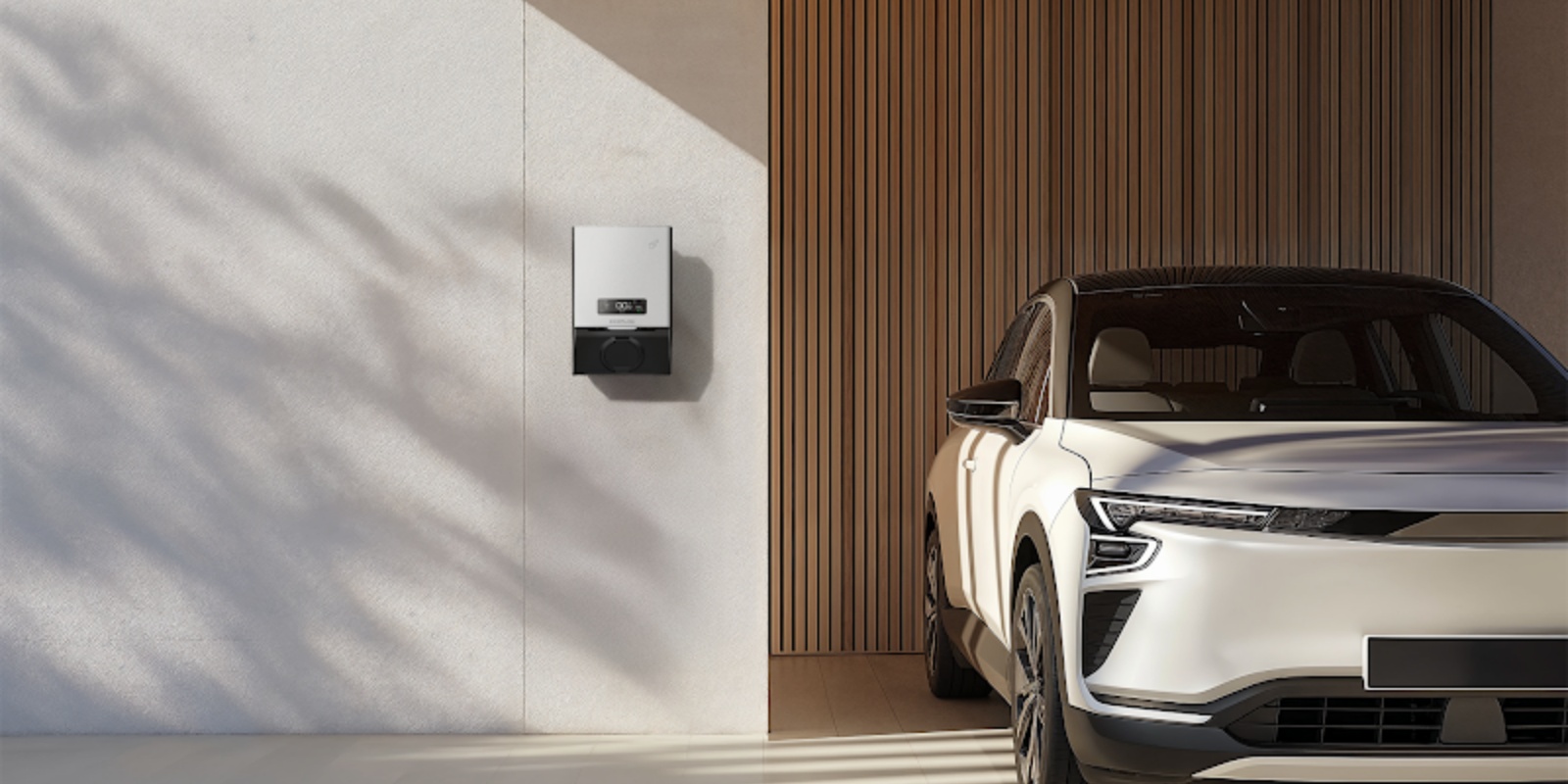

EcoFlow PowerPulse 2 unterstützt beispielsweise einphasiges Laden mit 7 kW sowie dreiphasiges Laden mit 11 kW oder 22 kW. Installateure sollten die Kabelquerschnitte und Schutzgeräte auf Basis des Bemessungsstroms auswählen und gleichzeitig Reserve für spätere Erweiterungen vorsehen.
Bei einer typischen 22‑kW‑Drehstrominstallation (ca. 32 A) kann ein 6‑mm²‑Kabel bei Verlegeart A2 unter Dauerlast thermisch überlastet werden. Installateure setzen deshalb in der Regel einen 10‑mm²‑Kupferleiter ein, abgesichert mit 32‑A- oder 40‑A‑Schutzschaltern und einem Fehlerstromschutzschalter Typ A oder B. So bleibt die Anlage sicher, normgerecht und zuverlässig.
Fazit
Mit strikter Anwendung des 7‑Schritte‑Arbeitsablaufs und den Referenztabellen der DIN VDE 0298‑4 können deutsche Installateure zuverlässige, leistungsfähige Verteilnetze auslegen. Eine vorausschauende und präzise Kabeldimensionierung ist bei allen Projekten entscheidend, ob bei Heimspeichern wie EcoFlow PowerOcean Plus oder gewerblichen E‑Ladenetzen mit EcoFlow PowerPulse 2. Sie vermeidet kostspielige Nachrüstungen, erfüllt die Versicherungsauflagen und gewährleistet einen jahrelang sicheren Betrieb.
FAQ
Kann ich ein 2,5‑mm²‑Kabel für 32 A verwenden?
Nein. Nach DIN VDE 0298‑4 ist ein 2,5‑mm²‑Kupferkabel für eine Dauerlast von 32 A nicht geeignet. Die meisten Installationen erfordern je nach Verlegeart und Minderungsfaktoren mindestens 4 mm² oder 6 mm².
Wie berechne ich den Kabelquerschnitt für eine Drehstromlast?
Berechnen Sie den Bemessungsstrom nach Ib = P / (√3 × U × cos φ), berücksichtigen Sie dann die Verlegeart und die Korrekturfaktoren und prüfen Sie den Querschnitt anhand der DIN VDE 0298‑4. Abschließend ist zu prüfen, ob der Spannungsfall innerhalb der zulässigen Grenzen bleibt.
Welcher Kabelquerschnitt wird für einen 22‑kW‑E‑Lader benötigt?
Ein 22‑kW‑Drehstromlader an 400 V zieht etwa 32 A. Ein 6‑mm²‑Kupferkabel kann unter günstigen Bedingungen ausreichen – für gewerbliche Installationen mit langen Leitungswegen oder Dauerbetrieb wird jedoch häufig 10 mm² empfohlen.
Wie wird der Kabelquerschnitt berechnet?
Der Leiterquerschnitt wird nach der Formel A = πr² (oder A = πd²/4) berechnet. In der Praxis ermitteln Ingenieure zunächst den erforderlichen Laststrom und wählen dann den nächstgelegenen genormten Kabelquerschnitt aus.
Welche DIN-VDE-Norm regelt die Kabelquerschnittsauslegung?
Die DIN VDE 0298‑4 definiert die Strombelastbarkeit und die Kabelauslegung. Sie wird häufig gemeinsam mit der DIN VDE 0100‑430 (Überstromschutz) und der DIN VDE 0100‑520 (Anforderungen an die Kabelverlegung) angewendet.
