Erdungskabel für Solaranlagen: Anforderungen, Installation und Sicherheit im Überblick
Jede private PV-Anlage in Deutschland benötigt ein durchdachtes Schutz- und Erdungskonzept. Ein Erdungskabel verbindet die metallischen Teile der Anlage mit dem Schutzpotentialausgleich des Gebäudes, sodass Fehlerströme kontrolliert abgeleitet werden – und nicht über Personen oder andere Geräte fließen.Die Anforderungen an Erdung und Potentialausgleich sind in Deutschland in den geltenden DIN-VDE-Regelwerken beschrieben. Sie dienen dazu, elektrische Gefahren zu reduzieren, Überspannungen besser abzuleiten und die Sicherheit der gesamten PV-Anlage zu erhöhen.
Dieser umfassende Leitfaden erklärt, warum die Erdung von Solaranlagen unverzichtbar ist, welche DIN‑VDE‑Normen in Deutschland verbindlich gelten, wie der Potentialausgleich Komponenten schützt, wie der passende Kabelquerschnitt bestimmt wird und worauf es bei der Montage ankommt.Ob Sie sich auf den Besuch eines Installateurs vorbereiten oder Ihre bestehende Anlage prüfen möchten – hier finden Sie alles Wissenswerte rund um das Erdungskabel für private Photovoltaikanlagen.
Das Wichtigste in Kürze
Sicherheit im Fokus: Eine fachgerechte Erdung trägt dazu bei, dass leitfähige Metallteile der PV-Anlage bei einem Fehler nicht gefährlich unter Spannung stehen.
Normen einhalten: Die Installation muss den geltenden DIN-VDE-Vorgaben sowie den Anforderungen des zuständigen Netzbetreibers entsprechen.
Gesamtsystem einbeziehen
: Module, Wechselrichter und Speicher (z. B. EcoFlow OCEAN 2) müssen in den Schutzpotentialausgleich einbezogen werden.
Kabelquerschnitt richtig wählen
: Der erforderliche Querschnitt von Kupfer-PE-Leitern hängt unter anderem vom Schutzkonzept und den Anlagenbedingungen ab. Häufig kommen Größen im Bereich von 6 mm² bis 16 mm² zum Einsatz.
Warum braucht Ihre Solaranlage zu Hause eine Erdung?
Die Erdung ist eine grundlegende Sicherheitsmaßnahme in jeder privaten Solaranlage. Sie schafft einen definierten Weg für mögliche Fehlerströme und trägt dazu bei, Menschen, Geräte und das Gebäude bei elektrischen Fehlern zu schützen.
Stromschläge verhindern
Wird die Isolierung durch Feuchtigkeit, Alterung oder mechanische Abnutzung beschädigt, können freiliegende Metallrahmen oder Montageschienen im Fehlerfall unter Spannung stehen. Ein fachgerecht verlegtes gelb-grünes Erdungskabel leitet den Fehlerstrom sicher in die Erde ab, sodass Fehlerstrom-Schutzeinrichtungen (RCDs) oder Leitungsschutzschalter den Stromkreis schnell trennen und so das Risiko eines Stromschlags verringern.
Anlagen vor elektrischen Fehlern schützen
Mit der Zeit können UV-Strahlung, Temperaturschwankungen und Alterung die Kabelisolierung oder elektrische Komponenten schwächen. Die Erdung verbindet alle leitfähigen Metallteile miteinander. Sie verhindert gefährliche Spannungsunterschiede und verringert so das Risiko von Geräteschäden oder elektrischen Bränden durch Fehlerströme. Besonders bei modernen Energiesystemen mit einer EcoFlow Solarbatterie spielt ein korrekt ausgeführter Schutzpotentialausgleich eine wichtige Rolle für den sicheren Betrieb.
Blitz- und Überspannungsschäden verringern
Die Erdung kann Blitzeinschläge zwar nicht verhindern, können elektrische Überspannungen jedoch kontrolliert abzuleiten. Bei nahen Gewittern können beispielsweise durch elektromagnetische Einflüsse Überspannungen in elektrischen Anlagen entstehen.In Kombination mit Überspannungsschutzgeräten (SPDs) – sofern diese entsprechend dem Anlagenkonzept erforderlich sind – schützt eine fachgerecht geerdete Anlage Wechselrichter, Speicher und andere empfindliche Elektronik vor transienten Überspannungen.
Was sollten Hausbesitzer bei der Erdung beachten?
Die deutschen elektrotechnischen Vorschriften legen fest, wie Photovoltaikanlagen installiert werden müssen, um einen sicheren Betrieb zu gewährleisten und die Netzanbindungsvorgaben einzuhalten.
Deutsche Sicherheitsstandards für Solaranlagen einhalten
Wer seine PV-Anlage ans öffentliche Netz anschließen lassen möchte, muss die geltenden technischen Anforderungen und lokalen Vorgaben beachten.
DIN‑VDE‑Normen: DIN VDE 0100‑712 gilt speziell für PV‑Anlagen und schreibt Erdung und Schutzleiter (PE) für alle Metallteile auf dem Dach vor. DIN VDE 0185‑305 regelt den Blitzschutz am Wohngebäude.
Netzanschluss: Westnetz, Bayernwerk und Co. akzeptieren nur ein unterschriebenes Inbetriebnahme‑Protokoll eines zertifizierten Elektroinstallateurs. Fehlt der Erdungs‑Nachweis? Dann gibt’s keine Einspeisegenehmigung.
Erdungsprüfung durch Fachbetrieb durchführen lassen
Optisch intakte Kabel täuschen. Entscheidend ist der gemessene Widerstand. Nur eine exakte Messung bringt Gewissheit.
Erdungsmessungen: Zertifizierte Installateure prüfen die Schleifenimpedanz und den Erdungswiderstand mit speziellen Messgeräten. Der Zielwert für den Erdungswiderstand sollte idealerweise unter 10 Ohm liegen, so wird ein schneller Fehlerstromabfluss gewährleistet.
Prüfprotokolle des Installateurs: Fordern Sie stets eine schriftliche Dokumentation der Durchgangsmessungen (Messprotokoll) an. Bewahren Sie diesen Bericht zusammen mit Ihren Hausversicherungsunterlagen auf – Versicherungen in Deutschland verlangen ihn in der Regel bei Schadensfällen durch Sturm oder elektrische Defekte.
Zuverlässige Erdungsverbindung sicherstellen
Für den langfristigen Einsatz im Außenbereich mechanisch stabile und korrosionsbeständige Verbindungen entscheidend.
Metallverbindung: Eloxierte Aluminiumschienen besitzen eine isolierende Oxidschicht. Elektrofachkräfte müssen daher gezahnte Erdungsscheiben oder spezielle Erdungsklemmen einsetzen, die diese Schicht durchdringen, so entsteht ein echter
Metall‑Metall‑Kontakt.
Sichere Verschraubungen: Lose Kabelverbindungen führen zu Lichtbögen. Edelstahlschrauben, Federringe und fachgerecht gecrimpte Kabelanschlüsse sorgen dafür, dass die Verbindungen auch bei Temperaturschwankungen und starkem Wind fest bleiben.
Korrosionsschutz: Deutsche Winter bringen Salznebel und hohe Luftfeuchtigkeit mit sich. Der Kontakt von Kupfer mit Aluminium führt zu Kontaktkorrosion, daher müssen an den Verbindungsstellen bimetallische Quetschhülsen oder Korrosionsschutzfett zum Einsatz kommen.
Welche Solarkomponenten müssen geerdet werden?
Ein durchdachtes Erdungskonzept berücksichtigt die relevanten leitfähigen Komponenten einer Photovoltaikanlage und sorgt dafür, dass mögliche Fehlerströme kontrolliert abgeleitet werden können.
Solarmodule und Montagesysteme
Jeder Solarmodulrahmen auf dem Dach muss mit der Unterkonstruktion verbunden werden. Alu-Schienen werden über Kupfer- oder Edelstahl-Erdungsbrücken gekoppelt. Ein massiver Erdungsleiter führt von der Dachanlage direkt zur Haupterdungsschiene im Keller. Bei der Planung einer PV-Anlage lohnt es sich außerdem, den erwarteten Solarertrag vorab einzuschätzen. Ein PV-Ertragsrechner unterstützt dabei, den möglichen Solarertrag abhängig von Standort, Dachausrichtung und Modulfläche besser zu bewerten.
Wechselrichter und elektrische Komponenten
String-Wechselrichter und Hybrid-Wechselrichter verarbeiten kontinuierlich hochspannungsseitigen DC-Eingang(Gleichstrom) von den Dachstrings und wandeln ihn in 230 V/400 V AC(Wechselstrom) um. Ihr metallisches Gehäuse, die internen Überspannungsschutzgeräte (SPDs) sowie die metallischen Kabelkanäle müssen in das Erdungsnetz einbezogen werden. Bei modernen PV-Systemen mit einem LFP Batteriespeicher ist außerdem darauf zu achten, dass Wechselrichter, Speicher und Hausverteilung in ein gemeinsames Schutzkonzept integriert werden.
Heimspeicher und ihre Erdungsanforderungen
Heimibatteriespeicher sind zentrale elektrische Komponenten, die eine einheitliche Sicherheitsplanung erfordern. Gemeinsam mit Solarmodulen, Wechselrichtern und der Hausverteilung. Batterieschränken, metallische Außengehäuse und damit verbundene leitfähige Bauteile müssen gemäß VDE-Norm fachgerecht geerdet werden, um Stromschlag- und Brandgefahren auszuschließen.

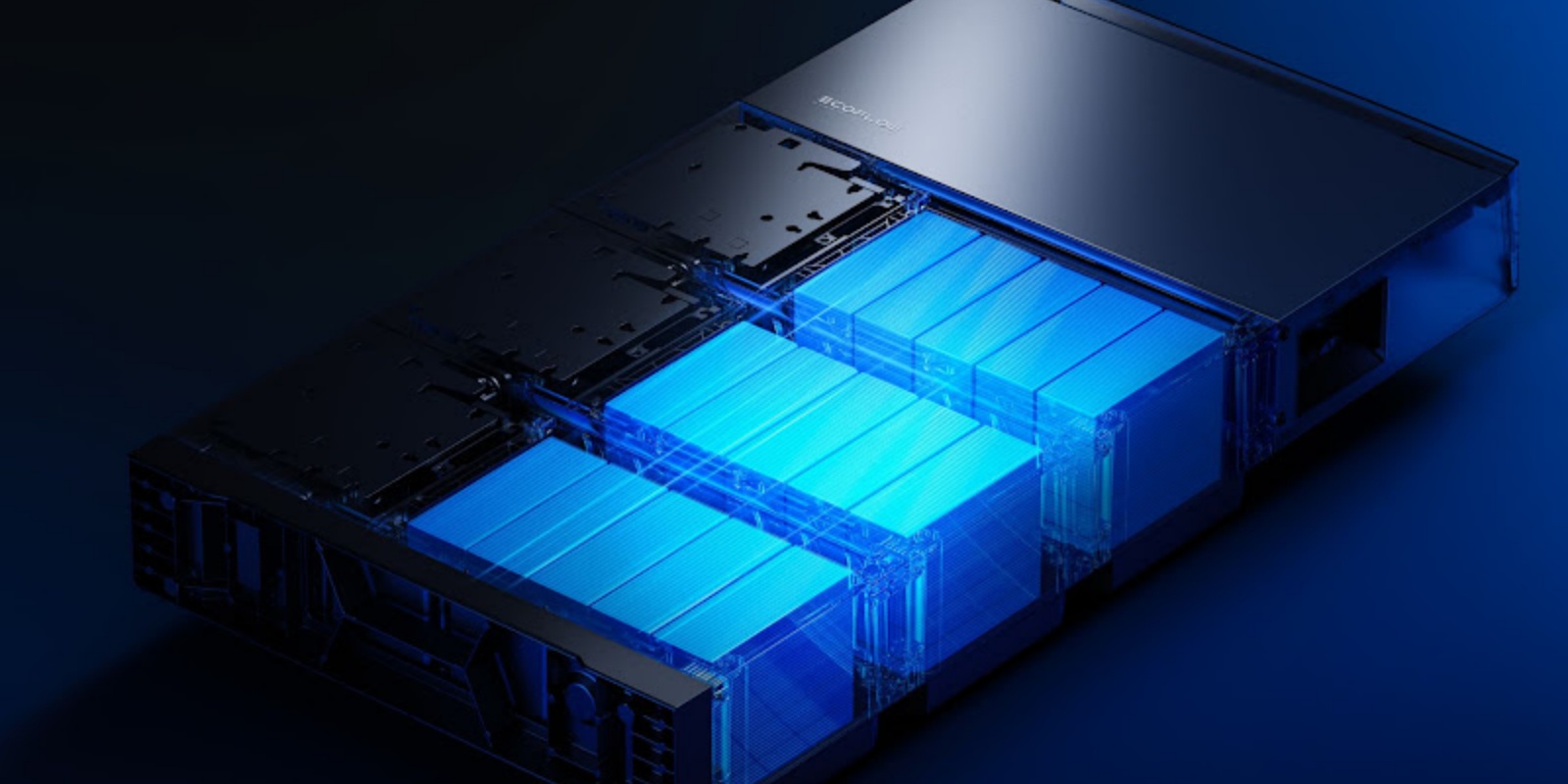

Für deutsche Haushalte, die ihren Eigenverbrauch steigern möchten, speichert der Batteriespeicher tagsüber erzeugten PV-Strom für den abendlichen Bedarf im Haus, u.a.Heizbetrieb oder das Laden des E‑Autos. EcoFlow OCEAN 2 bietet eine moderne Heim-Batterielösung, die Solarmodule mit Haushaltsgeräten verbindet, um die Selbstversorgung zu optimieren. Eine fachgerechte Installation sowie ein korrekt ausgeführter Schutzpotentialausgleich sind entscheidend, wenn ein Batteriespeicher in die Hausenergieversorgung integriert wird. Dabei müssen die elektrischen Komponenten entsprechend dem vorgesehenen Schutzkonzept ausgeführt und angeschlossen werden.
Wie wählen Sie ein sicheres Erdungskabel für Ihre Solaranlage aus?
Die Wahl der richtigen Kabelparameter stellt sicher, dass Ihre Erdungsinfrastruktur auch über Jahrzehnte hinweg rauen Wetterbedingungen und hohen elektrischen Belastungen standhält.
| Auswahlkriterium | Standard-Spezifikation | Empfehlung für deutsche Haushalte |
|---|---|---|
| Kabelmaterial | Mehradriges Kupfer (Cu) oder Aluminium (Al) | Verzinntes, mehradriges Kupfer für maximale Korrosionsbeständigkeit und Flexibilität. |
| Kabelquerschnitt | 6 mm², 10 mm² oder 16 mm² NYY / H07V‑K | Mindestens 6 mm² Cu ohne Blitzschutzsystem; 16 mm² Cu bei direkter Anbindung an ein externes Blitzschutzsystem. |
| Wetterschutz | UV‑beständiger, halogenfreier, wetterfester Mantel | UV‑beständige Kabelumhüllung für den Außenbereich verwenden oder Kabel in Schutzrohren aus Metall oder PVC verlegen. |
Das passende Kabelmaterial wählen
Kupfer wird häufig für Erdungs- und Potentialausgleichsverbindungen von privaten Solaranlagen eingesetzt, da es eine hohe elektrische Leitfähigkeit und eine gute Beständigkeit bietet.Besonders bei einer Solaranlage mit Speicher sollten alle leitfähigen Komponenten wie Montagesystem, Wechselrichter und Batteriesystem in ein einheitliches Schutzkonzept integriert werden.
Den passenden Kabelquerschnitt wählen
Der Kabelquerschnitt bestimmt maßgeblich, wie sicher Überspannungsströme abgeleitet werden können. Für Standard-Installationen in deutschen Wohnhäusern ohne äußeren Blitzschutz wird in der Regel ein 6 mm² oder 10 mm² großer gelb-grüner Kupferleiter (z. B. H07V‑K oder NYY‑J) vorgeschrieben. Verfügt Ihr Gebäude über einen äußeren Blitzschutz, schreibt die DIN‑VDE‑Norm zwingend einen Mindestquerschnitt von 16 mm² Kupfer vor – um die enormen Überspannungsenergien sicher abführen zu können.
Kabel vor Witterungseinflüssen schützen
Erdungsleitungen, die an Außenwänden oder auf Ziegeldächern verlegt werden, sind Hagel, Eis, UV-Strahlung und Bissen von Steinmardern ausgesetzt. Wählen Sie daher Kabel mit UV-stabilisierter, halogenfreier Isolierung. An scharfen Dachkanten oder bei der Einführung ins Gebäude sollten Sie die Kabel mit stabilen Schutzrohren versehen – so bleibt die physikalische Integrität über eine Lebensdauer von 25 Jahren erhalten.
Worauf sollten Hausbesitzer bei der Erdungsinstallation achten?
Regelmäßige Inspektionen in Kombination mit Echtzeit-Monitoring helfen Hausbesitzern, Fehler frühzeitig zu erkennen und den sicheren Betrieb der Anlage über die gesamte Lebensdauer zu gewährleisten.
Sicherheit und Leistung Ihrer Solaranlage überwachen
Auch nach Abschluss der Installation sollten Hausbesitzer den Zustand ihrer Anlage regelmäßig im Blick behalten – statt einfach zu installieren und zu vergessen. Smarte Energiemanagementsysteme geben jederzeit klaren Echtzeit-Einblick in die Solarerzeugung, den Speicherstatus und den Haushaltsstromverbrauch. Diese Tools machen ungewöhnliche Leistungseinbrüche oder Betriebsmeldungen sofort sichtbar. So bleibt der tägliche Umgang mit der Anlage einfach und transparent.
EcoFlow PowerInsight 2 fungiert als elegantes Dashboard für das häusliche Energiemanagement. Er ermöglicht es Nutzern, die Energieflüsse zwischen Solarmodulen, Speicher und Haushaltsstromkreisen in Echtzeit zu verfolgen. Wer smartes Monitoring mit einer geprüften Erdungsinstallation und regelmäßigen Inspektionen kombiniert, behält jederzeit die volle Kontrolle über die Systemsicherheit, die Energieeffizienz und den betrieblichen Zustand seiner Anlage.
Erdungskabel fachgerecht installiert? – So prüfen Sie es
Gehen Sie bei der finalen Abnahme gemeinsam mit Ihrem Installateur die wichtigsten Punkte der Erdungsinstallation durch:
Stellen Sie sicher, dass die Schutzleiter und Erdungsverbindungen entsprechend den geltenden Anforderungen ausgeführt und eindeutig gekennzeichnet sind.
Prüfen Sie, ob Erdungsklemmen und Verbindungselemente fachgerecht montiert sind und einen zuverlässigen Kontakt zu den verbundenen Komponenten herstellen.
Lassen Sie sich bestätigen, dass der Schutzpotentialausgleich der PV-Anlage fachgerecht in das Erdungssystem des Gebäudes eingebunden ist.
Achten Sie darauf, dass außen verlegte Kabel und Leitungen mechanisch geschützt sind und nicht durch scharfe Kanten oder andere Einflüsse beschädigt werden können.
Künftige Erweiterungen der Solaranlage einplanen
Wer bereits heute absehen kann, dass er in Zukunft weitere PV-Module, einen zusätzlichen Wechselrichter oder eine Wallbox fürs E-Auto nachrüsten möchte, sollte die Erdungsschienen und Kabelwege gleich großzügig dimensionieren. Ein Hauptleitungs-Erdungskabel mit 10 mm² oder 16 mm² jetzt zu verlegen, vermeidet später aufwändige Nachrüstungen und spart bares Geld beim Ausbau der grünen Energieanlage.
Vereinbaren Sie Ihren kostenlosen Beratungstermin!
Für welches Produkt oder welches System interessieren Sie sich?
Fazit
Ein Solarenergie-Erdungskabel wirkt im Vergleich zu modernen Solarmodulen oder leistungsstarken Batteriespeichern zunächst unscheinbar – ist jedoch ein wichtiger Bestandteil des Sicherheitskonzepts einer Hausenergieanlage.Eine fachgerechte Erdung schützt Ihre Familie vor Stromschlägen, bewahrt teure Elektronik wie EcoFlow OCEAN 2 vor Blitzüberspannungen und erfüllt die strengen DIN‑VDE‑Normen, die für den Netzanschluss in Deutschland vorgeschrieben sind. Kombinieren Sie die fachgerechte Erdung mit modernen Energiemonitoring-Tools wie EcoFlow PowerInsight 2 – dann stellen Sie Ihre Hausstromversorgung für Jahrzehnte auf eine sichere, normkonforme und hocheffiziente Basis.
FAQ
Brauchen Solarmodule ein Erdungskabel?
Ja, Solarmodule benötigen ein Erdungskabel, um Stromschlaggefahren zu vermeiden und elektrische Überspannungen abzuleiten. Metallrahmen können statische Aufladungen ansammeln oder bei Isolationsfehlern unter Spannung geraten. Ein eigenes Erdungskabel führt diese Spannung sicher in den Boden ab.
Was passiert, wenn Solarmodule nicht geerdet sind?
Ungeerdete Solarmodule bergen erhebliche Risiken: Stromschläge, Geräteschäden und elektrische Brände. Streuspannungen können Metalldächer oder Regenrinnen unter Spannung setzen, Wechselrichter können bereits durch kleinste statische Überspannungen zerstört werden – und die deutschen Netzbetreiber verweigern die Netzanschlussgenehmigung.
Wie oft sollte eine Solaranlage überprüft werden?
Eine private Solaranlage sollte gemäß den deutschen DGUV‑V3‑Regeln alle vier Jahre von einem Fachbetrieb geprüft werden, ergänzt um eine jährliche Sichtprüfung durch den Hausbesitzer. Bei der Sichtprüfung wird kontrolliert, ob die Erdungsklemmen, Kabel und Modulrahmen im Außenbereich frei von Sturmschäden oder Korrosion sind.
Kann ich eine Solar-Erdungsanlage selbst installieren?
Nein, die Erdungsanlage einer Solaranlage sollten Sie nicht selbst installieren, da die deutschen Vorschriften vorschreiben, dass Erdungsarbeiten von zertifizierten Elektrofachkräften ausgeführt und protokolliert werden müssen. Zwar können Hausbesitzer die Montage der Hardware vorbereiten – die endgültigen elektrischen Erdungsanschlüsse und die Prüfung müssen jedoch von einem eingetragenen Meisterbetrieb abgenommen werden, um den DIN‑VDE‑Normen und den Versicherungsbedingungen zu genügen.
Verhindert die Erdung Blitzeinschläge?
Nein, eine Erdung verhindert keinen Blitzeinschlag. Sie schafft jedoch im Falle von Überspannungen und Fehlerströmen definierte Ableitwege und ist ein wichtiger Bestandteil des Schutzkonzepts einer elektrischen Anlage.
Eine fachgerecht ausgeführte Erdung kann außerdem dazu beitragen, statische Aufladungen abzuleiten und gemeinsam mit geeigneten Überspannungsschutzmaßnahmen empfindliche Komponenten der Hausenergieanlage besser zu schützen.
