Azimutwinkel: Berechnung und Auswirkung auf den Solarertrag von Photovoltaikanlagen
Die Ausrichtung eines Solarmoduls beeinflusst den Solarertrag ebenso wie die Neigung der Anlage. Ein nach Süden ausgerichtetes Dach liefert übers Jahr gesehen in den meisten Fällen den höchsten Gesamtertrag. Die Ausrichtung beeinflusst nicht nur die Jahresmenge, sondern auch den Zeitpunkt der Stromeinspeisung. Für viele Haushalte kann daher eine Ost- oder Westausrichtung wirtschaftlich interessant sein, wenn der erzeugte Strom besser mit dem eigenen Verbrauchsprofil übereinstimmt.
Hier kommt der Azimutwinkel ins Spiel. Er beschreibt die horizontale Ausrichtung eines PV-Moduls und ermöglicht den Vergleich verschiedener Dachorientierungen. In Deutschland ist es besonders hilfreich, um Schrägdächer, Ost-West-Anlagen und die mögliche Nutzung des erzeugten Solarstroms besser zu bewerten.
Was ist der Azimutwinkel bei Photovoltaikanlagen?
Die Position eines Solarmoduls wird durch zwei zentrale Faktoren bestimmt: die horizontale Ausrichtung und die vertikale Neigung. Der Azimutwinkel beschreibt die horizontale Ausrichtung, während der Neigungswinkel die vertikale Stellung des Moduls angibt.
Was der Azimutwinkel für Solarmodule bedeutet
Der Azimutwinkel beschreibt die horizontale Himmelsrichtung, in die die Vorderseite eines Solarmoduls zeigt. Die Angabe erfolgt relativ zum geografischen Süden, je nach Konvention auch zum Norden.
Im europäischen Solartechnik-Standard (etwa bei PVGIS oder nach DIN) wird der geografische Süden mit 0° angesetzt.
Eine Ostausrichtung ergibt einen negativen Winkel (z. B. reine Ostausrichtung = −90°).
Eine Westausrichtung ergibt einen positiven Winkel (z. B. reine Westausrichtung = +90°).
Die Nordausrichtung entspricht ±180°.
Da die Sonne auf der Nordhalbkugel im Tagesverlauf von Osten über Süden nach Westen wandert, beeinflusst der Azimutwinkel, zu welchen Tageszeiten ein Solarmodul besonders viel Sonnenenergie aufnimmt. Die maximale Momentanleistung hängt zusätzlich von Faktoren wie Einstrahlung, Neigung, Temperatur und Wetterbedingungen ab.
Unterscheidung zwischen Azimut- und Neigungswinkel
Einsteiger verwechseln leicht den Azimut- und den Neigungswinkel. Dabei handelt es sich um zwei völlig verschiedene räumliche Achsen:
Azimutwinkel: Die horizontale Himmelsrichtung (Ausrichtung von links nach rechts). Er bestimmt den Tageszeitpunkt, zu dem Ihre Anlage ihre Höchstleistung erreicht.
Neigungswinkel: Der vertikale Neigungswinkel, gemessen zur horizontalen Grundfläche (0° = waagerecht, 90° = senkrechte Wand). Er gibt an, in welcher Jahreszeit der Ertrag am höchsten ausfällt, da er sich nach der wechselnden Sonnenhöhe richtet.
Bei einer gut geplanten PV-Anlage sind beide Parameter so aufeinander abgestimmt, dass die Module über das Jahr ein Maximum an direkter und diffuser Einstrahlung erfassen.
Wie berechnet man den Azimutwinkel Schritt für Schritt?
Für eine erste Einschätzung der Dachausrichtung lässt sich der Azimutwinkel anhand einer Karte, eines Satellitenbilds oder einer Kompassmessung bestimmen. Entscheidend ist, zunächst die Ausrichtung von Dach oder Modulfläche zu ermitteln und den gemessenen Wert anschließend in die für Photovoltaikanlagen verwendete Winkelkonvention zu übertragen.
Schritt 1: Die Ausrichtung von Dach oder Modul ermitteln
Zunächst ziehen Sie die Baupläne Ihres Hauses zu Rate oder nutzen hochauflösende Luftbilddienste wie Google Maps oder die Geoportale der deutschen Katasterämter. Bestimmen Sie die Dachfläche, auf der die Module montiert werden sollen, und zeichnen Sie eine Linie, die im rechten Winkel (90°) zur Traufe verläuft und die Dachneigung hinab nach außen zeigt. Diese Linie gibt die Ausrichtung der Module an.
Schritt 2: Bezugsrichtung bestimmen
Lokalisieren Sie den geografischen Norden auf Ihrer Karte oder im Satellitenbild. Beachten Sie, dass handelsübliche Kompasse den magnetischen Norden anzeigen – dieser weicht aufgrund des Erdmagnetfelds geringfügig vom geografischen Norden ab.
Schritt 3: Den horizontalen Winkel messen
Messen Sie den Winkel im Uhrzeigersinn, ausgehend vom geografischen Norden (0°/360°) – entweder mit einem handelsüblichen Winkelmesser auf dem Lageplan oder über eine digitale Ausrichtungs-App, die Sie flach auf die Dachfläche oder Außenwand legen.
Schritt 4: Die Richtung in Grad umrechnen
Bei der üblichen Kompassangabe gelten folgende Werte:
Norden: 0° bzw. 360°
Osten: 90°
Süden: 180°
Westen: 270°
Wenn Ihr Dach nach Südsüdwest ausgerichtet ist, liegt der gemessene Kompasswert etwa zwischen 200° und 210°.
Schritt 5: Die PV-Azimutkonvention anwenden
Anschließend wird der Kompasswert in die hier verwendete PV-Azimutkonvention umgerechnet, bei der Süden 0° entspricht:
PV-Azimut = Kompasswert − 180°
Ein Kompasswert von 180° (Süden) entspricht 0°.
Ein Wert von 135° (Südosten) ergibt 135° − 180° = −45°.
Ein Wert von 225° (Südwesten) ergibt 225° − 180° = +45°.
Ein Wert von 90° (Osten) ergibt 90° − 180° = −90°.
Ein Wert von 270° (Westen) ergibt 270° − 180° = +90°.
Wie beeinflusst der Azimutwinkel den Solarertrag?
Die Ausrichtung der Solarmodule beeinflusst zweierlei: den jährlichen Energieertrag und die Tageszeit, zu der dieser Ertrag anfällt.
Solarertrag bei unterschiedlichen Ausrichtungen vergleichen
In Mitteleuropa erzielen Anlagen mit reiner Südausrichtung über das Jahr hinweg den höchsten nominalen Energieertrag. Weichen sie nach Osten oder Westen ab, verändert sich der Gesamtertrag in vorhersehbarer Weise.
| Azimutausrichtung | PV-Konventionswinkel | Relativer Jahresertrag (30°–35°) | Typisches Produktionsfenster (Tageszeit) |
|---|---|---|---|
| Rein Süd | 0° | 100 % (Bezugsgröße) | 12:00 – 14:00 Uhr |
| Südsüdost (SSO) | −22,5° bis −30° | ca. 96 % – 98 % | 11:00 – 13:00 Uhr |
| Südsüdwest (SSW) | +22,5° bis +30° | ca. 96 % – 98 % | 13:00 – 15:00 Uhr |
| Südost (SO) | -45° | ca. 90 % – 93 % | 10:00 – 12:30 Uhr |
| Südwest (SW) | +45° | ca. 90 % – 93 % | 13:30 – 16:00 Uhr |
| Ost | -90° | ca. 75 % – 82 % | 08:30 – 11:30 Uhr |
| West | +90° | ca. 75 % – 82 % | 14:30 – 18:00 Uhr |
| Nord | ±180° | ca. 50 % – 60 % (nur diffuse Strahlung) | verteilt / gering |
Bei den Werten handelt es sich um Richtwerte. Der tatsächliche Jahresertrag hängt von Standort, Dachneigung, Verschattung, Witterung und Systemauslegung ab. Für eine genauere Einschätzung empfiehlt sich eine standortspezifische PV-Simulation, beispielsweise mit PVGIS.
Einfluss von Ost- und Westausrichtung bewerten
Ein nach Osten oder Westen ausgerichtetes Dach liefert über das Jahr gerechnet in vielen Fällen etwa 15 % bis 25 % weniger Ertrag als ein vergleichbares unverschattetes Süd-Dach – dafür verläuft die Tagesganglinie der Erzeugung flacher und breiter:
Ost-Ausrichtung (−90°) : Die Module liefern bereits am frühen Morgen Strom – ideal für den morgendlichen Bedarf (Toaster, Kaffeemaschine, startende Wärmepumpen, Homeoffice-Arbeitsplätze).
West-Ausrichtung (+90°) : Sie sorgen für höhere Erträge bis in den späten Nachmittag und frühen Abend hinein – gut geeignet, um Beleuchtung, Kochen oder das Laden von E-Autos in den Hauptnutzungszeiten abzudecken.
Ist die Einspeisevergütung im Vergleich zum Strombezugspreis niedrig, kann eine Ost-West-Ausrichtung den wirtschaftlichen Nutzen der Solaranlage steigern, vor allem dann, wenn ihr breiterer Erzeugungsverlauf besser mit dem tatsächlichen Haushaltsstrombedarf übereinstimmt. Eine Solaranlage mit Speicher kann zusätzlich dazu beitragen, überschüssigen Solarstrom für einen späteren Verbrauch verfügbar zu machen.
Sonnenstand im Jahresverlauf – was ändert sich?
In den mittleren Breiten, zu denen Deutschland gehört (Breitengrad etwa 47°N bis 55°N), verändert sich der Sonnenstand im Jahresverlauf erheblich:
Sommer: Die Sonne geht im Nordosten auf, erreicht mittags eine Höhe von über 60° und geht im Nordwesten unter. In den Sommermonaten können ost- und westausgerichtete Anlagen die langen Morgen- und Abendstunden besonders gut nutzen und dort nennenswerte Direkteinstrahlung erzielen.
Winter: Im Winter bleibt die Sonne deutlich tiefer am Südhimmel stehen, wobei die genaue Mittagshöhe stark vom jeweiligen Breitengrad und der lokalen Topografie abhängt.
Wie sollten deutsche Haushalte die Ausrichtung ihrer Solarmodule optimieren?
In Deutschland gibt oft die Dachform den praktisch umsetzbaren Azimutwinkel vor. Schrägdächer, Gauben und Flachdächer bringen jeweils eigene Einschränkungen mit sich. Daher ist die Ausrichtung stets zusammen mit Verschattung und verfügbarer Dachfläche zu bewerten.
Bewertung von Dachvorgaben und Verschattungssituationen
Bei fest vorgegebenen Dachgeometrien lässt sich der Azimutwinkel ohne spezielle Aufständerung kaum verändern. Für typische deutsche Wohngebäude umfasst die praktische Bewertung daher folgende Punkte:
Schornsteine, Gauben und Nachbargebäude: Eine Gaube auf der Südseite eines Daches kann in den Vormittags- und Nachmittagsstunden lange Schatten auf benachbarte Module werfen. Bei Teilverschattung helfen String-Wechselrichter mit integriertem Schattenmanagement oder Mikrowechselrichter/DC-Optimierer, lokale Ertragseinbußen zu begrenzen.
Baumbewuchs: Laubbäume lassen im Spätherbst und Winter mehr Licht durch, werfen aber in den Sommermonaten, also in der ertragreichsten Zeit, dichten Schatten.
Nutzung beider Dachseiten: Verläuft der First eines Daches in Nord-Süd-Richtung, lässt sich die Anlage gleichmäßig auf Ost- und Westseite aufteilen. Das sorgt für eine gleichmäßige Stromerzeugung vom frühen Morgen bis zum späten Abend.
Azimut und Neigung für maximalen Jahresertrag aufeinander abstimmen
Um den Jahresertrag in Deutschland zu optimieren, liegt der ideale Neigungswinkel für eine reine Südausrichtung (Azimut 0°) zwischen 30° und 35°. Eine Photovoltaik Neigungswinkel Tabelle hilft, Dachausrichtung und Modulneigung gemeinsam zu bewerten.
Bei suboptimalen Azimutwinkeln kann die Anpassung des Neigungswinkels helfen, die Einbußen teilweise auszugleichen:
Ost-/Westdächer: Bei Flachdächern bieten Ost-West-Systeme mit geringer Neigung einen guten Kompromiss zwischen Energieertrag, Reihenabstand und Flächennutzung.
Flachdächer mit Aufständerung: Hier stehen zwei Optionen zur Wahl – die klassische Süd-Ausrichtung mit ausreichendem Abstand zwischen den Reihen zur Vermeidung von Verschattung oder die Ost-West-Zeltdach-Aufständerung. Die Ost-West-Montage ermöglicht durch engere Reihenabstände eine effizientere Nutzung der Dachfläche, wobei der tatsächliche Gewinn von Modulabmessungen, Neigungswinkel, Verschattungsanforderungen und Dachgeometrie abhängt.
Wie können Haushalte Solarstrom besser nutzen?
Die Ausrichtung der Module ist nur ein Teil der Rechnung. Wenn der meiste Solarstrom tagsüber anfällt, während niemand zu Hause ist, wird ein großer Anteil dennoch ins Netz eingespeist. Wer Erzeugung und Haushaltsverbrauch besser aufeinander abstimmt, kann den eigenen Strom wirtschaftlicher nutzen. Ein passendes Solaranlage Komplettset verbindet Module, Wechselrichter und Speicher zu einem abgestimmten System.
Überwachung von Solarertrag und Eigenverbrauch
Da die Modulausrichtung den Erzeugungsverlauf über den Tag maßgeblich prägt, ist es nach der Installation entscheidend, die tatsächliche Stromproduktion und den realen Haushaltsverbrauch kontinuierlich zu erfassen. EcoFlow PowerInsight 2 ermöglicht es Haushalten, sowohl den Stromverbrauch als auch die Solarerzeugung in Echtzeit zu überwachen. So erhalten Nutzer einen transparenten Überblick über das Zusammenspiel von Produktion und Verbrauch und können Haushaltsgeräte gezielter einsetzen, um die Effizienz ihrer PV-Anlage zu steigern.

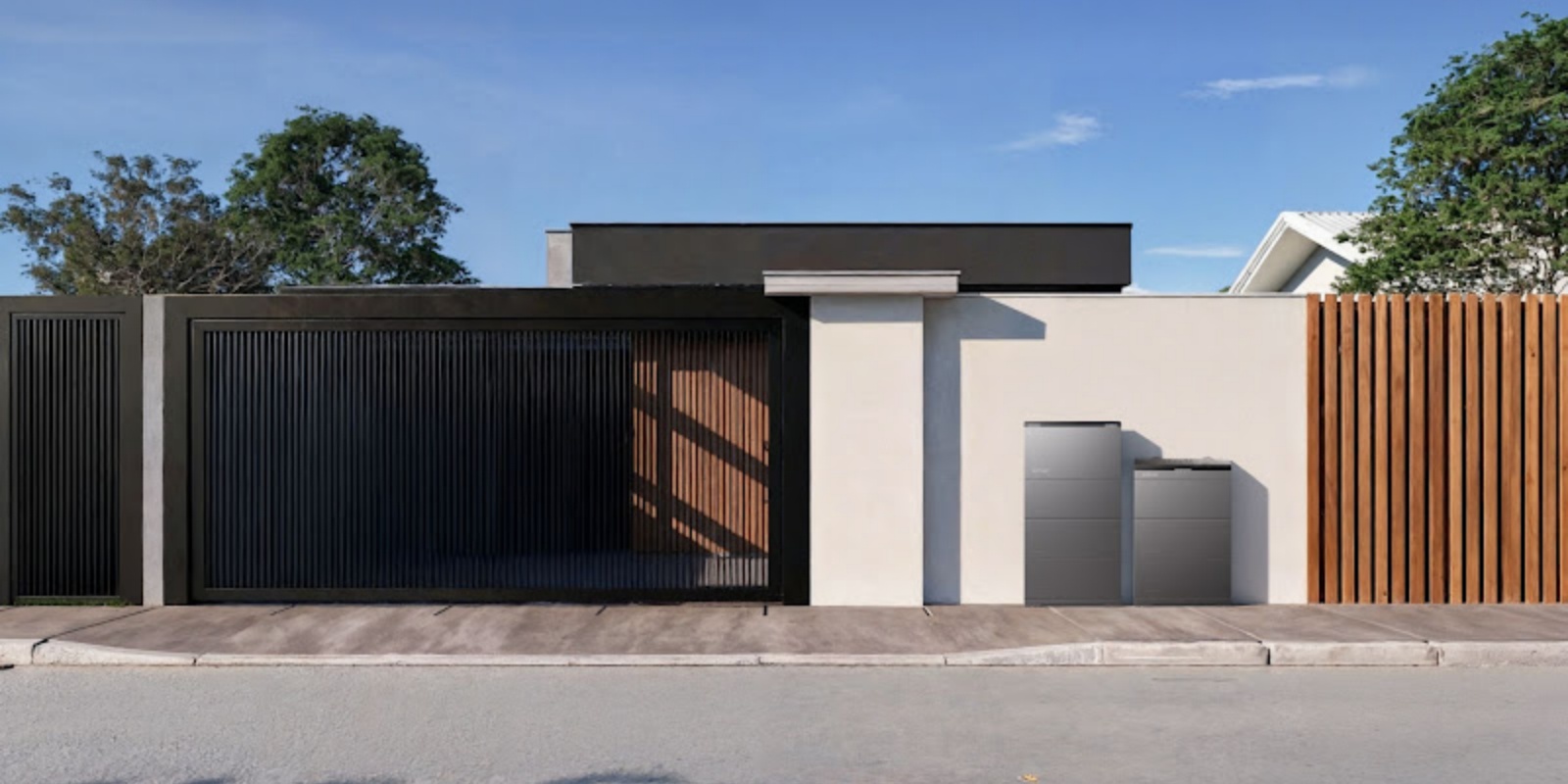

Solarüberschüsse für später speichern
Selbst bei optimal gewählten Neigungs- und Ausrichtungswinkeln erzeugt eine typische Wohngebäudeanlage mittags oft weit mehr Strom, als der Haushalt gleichzeitig verbrauchen kann, vor allem wenn die Bewohner tagsüber außer Haus sind. EcoFlow OCEAN 2 speichert diesen überschüssigen Solarstrom und gibt ihn dann ab, wenn der Bedarf im Haushalt am höchsten ist. Das reduziert Abregelungen, erhöht den Eigenverbrauchsanteil und hebt den praktischen Nutzen des optimierten Solarertrags auf ein Maximum.
Mit intelligentem Energiemanagement den Eigenverbrauch maximieren
Durch ein HEMS lassen sich die schwankende Solarproduktion und die stromintensiven Verbraucher gezielt aufeinander abstimmen:
Programmieren Sie Wärmepumpen, Waschmaschinen und Geschirrspüler so, dass sie automatisch während des Ertragsmaximums Ihrer Anlage laufen.
Legen Sie dynamische Ladegrenzen für Ihr Elektrofahrzeug fest, sodass der Ladevorgang ausschließlich mit überschüssigem Solarstrom erfolgt (PV-Überschussladen).
Setzen Sie intelligente Schaltsteckdosen ein, um Verbraucher im Standby bei geringer Einstrahlung automatisch abzuschalten
Vereinbaren Sie Ihren kostenlosen Beratungstermin!
Für welches Produkt oder welches System interessieren Sie sich?
Fazit
Der Azimutwinkel zählt zu den wichtigen Faktoren für den Solarertrag einer Photovoltaikanlage – er beeinflusst sowohl den Jahresertrag als auch die Verteilung der Stromerzeugung über den Tagesverlauf. In Deutschland erzielen nach Süden ausgerichtete Module häufig einen hohen Jahresertrag, während Ost- und Westausrichtungen die Stromerzeugung stärker in die Morgen- beziehungsweise Nachmittagsstunden verlagern.
Welche Ausrichtung am besten geeignet ist, hängt jedoch nicht allein vom maximalen Jahresertrag ab. Auch Dachneigung, Verschattung und das individuelle Verbrauchsprofil spielen eine Rolle. Wer diese Faktoren gemeinsam betrachtet und Solarstrom bei Bedarf speichert oder Verbraucher gezielt steuert, kann einen größeren Anteil der erzeugten Energie selbst nutzen.
FAQ
Wie genau lassen sich Azimutwinkel bestimmen?
Mit digitalen Planungstools oder Luftbildern ermittelte Azimutwinkel liegen in der Praxis häufig im Bereich von ±1° bis ±3° Genauigkeit. Für die grobe Ertragsplanung von Wohngebäudeanlagen ist das in vielen Fällen ausreichend. Für eine präzise Planung wird jedoch eine Vor-Ort-Vermessung oder eine Simulation mit tatsächlichen Moduldaten empfohlen, da Verschattungen und lokale Gegebenheiten oft stärker ins Gewicht fallen als geringe Azimutabweichungen.
In welche Richtung sollten Solarmodule auf der Nordhalbkugel ausgerichtet sein?
Auf der Nordhalbkugel sollten Solarmodule idealerweise nach geografisch Süden ausgerichtet werden (180° Kompasswert, 0° PV-Azimut), um die maximale jährliche Einstrahlung zu nutzen. Allerdings erzielen Ausrichtungen zwischen Südost (−45°) und Südwest (+45°) immer noch über 90 bis 95 % des möglichen Spitzenertrags.
Warum sind nach Süden ausgerichtete Solarmodule besser?
Nach Süden ausgerichtete Solarmodule liefern in den meisten Regionen Deutschlands den höchsten Gesamtertrag über das Jahr, weil die Sonne auf der Nordhalbkugel im Tagesverlauf ihre größte Höhe im Süden erreicht. Dieser Verlauf sorgt für eine langanhaltende, nahezu senkrechte Einstrahlung in den Mittagsstunden. Ob diese Ausrichtung auch wirtschaftlich am vorteilhaftesten ist, hängt jedoch zusätzlich vom individuellen Stromverbrauchsprofil und eventuell vorhandenen Speichermöglichkeiten ab.
Müssen alle Solarmodule in dieselbe Richtung zeigen?
Nein. Bei einer geteilten Ost-West-Ausrichtung werden die Module auf gegenüberliegenden Dachflächen montiert und über separate MPPT-Eingänge des Wechselrichters angeschlossen – das erweitert den Tagesverlauf der Stromproduktion und sorgt für einen breiteren Erzeugungsverlauf.
