Monofásico vs Trifásico: Consideraciones Técnicas para Instalaciones de Autoconsumo Comercial y Almacenamiento en España
Decidir entre una infraestructura monofásica o trifásica es un punto de inflexión técnico fundamental para los proyectos solares y de almacenamiento comerciales en España. Esta guía explica las principales diferencias eléctricas según el REBT español. Muestra cómo auditar las cargas comerciales. También enseña a diseñar sistemas de autoconsumo y almacenamiento eficaces. Al aprovechar el monitoreo de energía avanzado y las soluciones de almacenamiento inteligente, los instaladores y los propietarios de propiedades comerciales pueden maximizar el autoconsumo, sortear los límites restrictivos de la potencia contratada y evitar penalizaciones prematuras por actualización de la red.
Fundamentos Técnicos del Suministro Monofásico y Trifásico en España
Entender la conexión a la red en España es clave. Esto ayuda a diseñar sistemas solares y de almacenamiento que sigan la normativa. La elección entre el suministro monofásico y trifásico afecta la selección del inversor, el equilibrio de carga y las posibilidades de expansión futura.
Características Eléctricas de los Sistemas Monofásicos de 230V y Trifásicos de 400V
La red de baja tensión de España opera principalmente en un sistema de 230/400V. Las conexiones monofásico utilizan una fase y un conductor neutro, proporcionando energía de 230V. Los sistemas trifásicos utilizan tres conductores de fase (L1, L2, L3) más neutro, entregando 230V entre fase y neutro y 400V entre fases.
La arquitectura de alta tensión en sistemas trifásicos ayuda a las instalaciones comerciales. Permite suministrar cargas grandes de forma eficiente. Esto la hace ideal para equipos industriales, sistemas de climatización (HVAC), infraestructura de carga de vehículos eléctricos (EV) y grandes instalaciones de autoconsumo.
Límites de Capacidad Comercial bajo el Marco del REBT Español
Los requisitos de conexión a la red en España están regulados bajo el Reglamento Electrotécnico para Baja Tensión (REBT). En España, las conexiones monofásicas suelen utilizarse en suministros con potencias contratadas de hasta aproximadamente 14,49 kW. A partir de ese rango, muchas instalaciones comerciales pasan a configuraciones trifásicas por criterios técnicos, regulatorios o requisitos de la distribuidora. Para los profesionales que buscan dominar estos estándares y ofrecer soluciones certificadas en el mercado, convertirse en instalador EcoFlow es el paso ideal para acceder a soporte técnico especializado en proyectos comerciales.
Entender estos umbrales de capacidad ayuda a los instaladores. Así, pueden elegir la configuración de inversor adecuada. Esto evita actualizaciones de red innecesarias y asegura un inicio fluido del proyecto.
Identificación de la Configuración de Suministro en Edificios Comerciales
Los instaladores suelen confirmar el tipo de suministro al revisar el cuadro general de distribución. Los sistemas monofásicos suelen usar un dispositivo de 2 polos (fase + neutro). En cambio, los sistemas trifásicos requieren un dispositivo de 4 polos (tres fases + neutro).
Las propiedades comerciales modernas en España suelen tener contadores inteligentes. Estos contadores registran el consumo y ofrecen datos útiles para analizar la carga y dimensionar el sistema.
| Parámetro de Suministro | Sistema Monofásico | Sistema Trifásico |
|---|---|---|
| Voltaje Nominal | 230V (Fase a Neutro) | 400V (Fase a Fase) / 230V (Fase a Neutro) |
| Potencia contratada habitual | Hasta ~14,49 kW | A partir de ~15 kW y escalable a mayores potencias |
| Configuración Típica del Disyuntor | 2 Polos (1P + N) | 4 Polos (3P + N) |
| Caso de Uso Comercial Primario | Oficinas pequeñas, tiendas minoristas, sitios culinarios ligeros | Unidades industriales, grandes oficinas, fabricación, centros de EV |
¿Cómo deberían evaluarse las cargas eléctricas comerciales antes del diseño del sistema?
Un diseño solar impecable requiere una auditoría física meticulosa de la infraestructura de consumo existente. Diseñar a ciegas sin dimensionar las cargas eléctricas conduce a disyuntores disparados y capital desperdiciado.
Determinación de la Configuración de Fase Existente de las Instalaciones Comerciales
Antes de desplegar un equipo de ingeniería, observe la infraestructura física y los datos históricos de facturación. Revise la última factura de servicios públicos de la instalación para verificar la tarifa de acceso contratada (por ejemplo, 2.0TD para menos de 15 kW, o 3.0TD para más de 15 kW). Los diseñadores de proyectos suelen recurrir a herramientas de simulación, como PVGIS, para estimar la producción solar y el rendimiento esperado de la matriz antes de la instalación física. Combina estos datos con una revisión visual del cable de servicio que entra al cuadro general. Así, puedes asegurarte de que el cableado físico coincida con el marco comercial contratado.
Identificación de Cargas Trifásicas en Instalaciones Comerciales
Aísle y catalogue el equipo de pesado consumo de energía. Camine por las instalaciones comerciales para detectar enfriadores de climatización (HVAC) industriales, motores grandes, ascensores comerciales u hornos de cocina de alto rendimiento. Estos aparatos cuentan con placas de características que especifican la operación a 400V. Si incluso una sola máquina trifásica real es crítica para las operaciones diarias, la configuración solar y de almacenamiento debe diseñarse en torno a un marco de entrega trifásico equilibrado.
Calculando la Corriente de Diseño (Ib) para el Dimensionamiento del Sistema Eléctrico
Para dimensionar de forma segura los conductores y los dispositivos de protección, calcule la corriente de diseño exacta (Ib). Para un sistema monofásico, use la fórmula:
Ib = P ÷ (VL × cosφ)
Para un sistema trifásico equilibrado, la carga se distribuye en tres conductores. Esto cambia el modelo matemático. Se incorpora el voltaje de línea a línea y la raíz cuadrada de tres:
Ib = P ÷ (√3 × VL × cosφ)
P es la potencia activa trifásica total en vatios.
VL es el voltaje nominal de línea a línea en España (400 V).
cosφ representa el factor de potencia de la instalación comercial.
Al calcular estos valores con precisión en la auditoría física, los ingenieros pueden especificar bien las secciones transversales de los cables, los dispositivos de protección y las clasificaciones de los inversores. Así, también aseguran que se cumplan los requisitos de instalación eléctrica en España.
¿Cómo afecta la configuración de fase al diseño de autoconsumo comercial y almacenamiento?
Su diseño de fase existente impacta directamente en qué inversores, módulos de batería y sistemas de equilibrio puede instalar. La siguiente comparación destaca las principales diferencias de ingeniería entre las configuraciones solares comerciales monofásicas y trifásicas.
| Factor | Monofásico | Trifásico |
|---|---|---|
| Inversor solar | Inversor monofásico | Inversor trifásico |
| Estrategia de batería | Rasurado de picos (Peak shaving) | Equilibrio de energía |
| Expansión | Limitada | Mejor escalabilidad |
| Cliente típico | PYME | Industrial |
Seleccionando Inversores para Instalaciones Monofásicas y Trifásicas
La selección del inversor debe reflejar estrictamente la conexión a la red local. Los sistemas comerciales monofásicos necesitan inversores de cadena. Estos inversores suministran energía en una sola línea de 230V. Las instalaciones trifásicas demandan inversores trifásicos especializados. Estos dispositivos deben tener equilibrio de fase activo. Así, distribuyen la energía solar a las tres líneas. Esto ayuda a mantener el equilibrio dentro de los límites del operador de distribución y las normas de conexión a la red.
Integrando Almacenamiento de Batería para Optimizar la Capacidad Monofásica
En las instalaciones comerciales monofásicas en España, las cargas suelen estar cerca del límite de potencia contratada. El gran reto no es solo sumar más capacidad solar, sino también gestionar la demanda pico para contribuir a reducir la necesidad de posibles actualizaciones de la conexión a la red. El almacenamiento de batería actúa como un amortiguador de energía, almacenando el exceso de producción solar durante el mediodía y liberándolo en momentos de alta demanda, lo que ayuda a reducir el riesgo de sobrecargas en el interruptor principal.

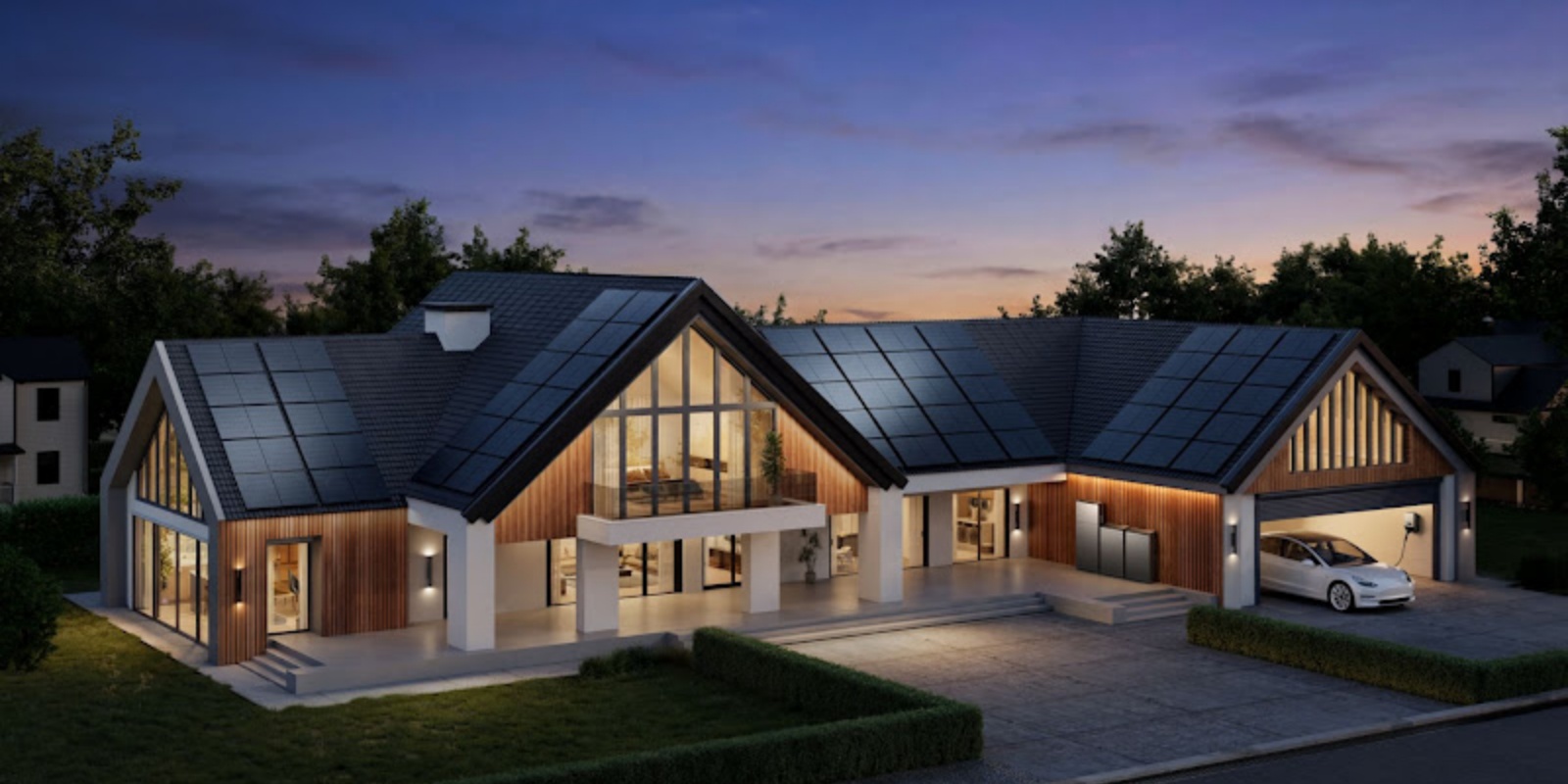

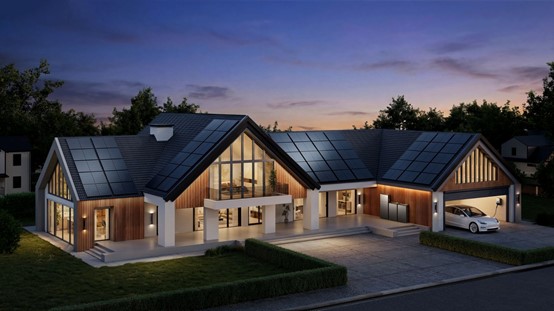

En este contexto, integrar una batería doméstica EcoFlow permite a las pequeñas empresas estabilizar su consumo y mitigar los picos de demanda de manera automatizada. La EcoFlow OCEAN 2 Plus monofásico es una solución adecuada para aplicaciones monofásicas en escenarios comerciales. Su arquitectura de múltiples MPPT ayuda a optimizar el aprovechamiento de la generación en distintas condiciones de instalación, como orientaciones de techo o sombreados variables. Puede alcanzar una capacidad de entrada solar de hasta 24 kW, según la configuración del sistema. Al suavizar el perfil de carga, se reduce la dependencia de la red en momentos de pico, mejorando el autoconsumo.
Para proyectos EPC, el uso de almacenamiento puede optimizar el diseño energético y, en algunos casos, reducir la necesidad de refuerzos de la conexión. Además, ofrece una base escalable para futuras ampliaciones del sistema.
Diseñando Sistemas Solares y de Almacenamiento Escalables para una Expansión Futura
La planificación modular garantiza la viabilidad del proyecto a largo plazo. Asegúrese de que su elección estructural inicial tenga en cuenta la expansión modular. El desarrollo técnico de estas plantas modulares puede ser el primer paso firme hacia la consolidación de un ecosistema energético para el hogar o para pequeñas empresas que requieran independencia de la red externa. Elegir inversores y bastidores de baterías que permitan conexión en cascada en paralelo ayuda a los dueños de empresas a aumentar la capacidad de su sistema. Esto es útil cuando crecen las necesidades de electricidad, como al agregar estaciones de carga de EV. Así, no es necesario revisar todos los componentes originales del sistema (BoS).
Consideraciones de Ingeniería para Instalaciones Solares Trifásicas
Los proyectos solares comerciales trifásicos requieren una atención cuidadosa a la asimetría de fase. Si una instalación consume 8 kW en la Fase 1 pero solo 2 kW en las Fases 2 y 3, un inversor estándar podría causar problemas de exportación de energía no deseados. Los instaladores deben utilizar contadores inteligentes equipados con configuraciones de inyección cero por fase rápida o de regulación para ajustarse al marco de autoconsumo de España bajo el Real Decreto 244/2019.
¿Cómo puede el monitoreo de energía mejorar el diseño del sistema solar comercial?
Los datos de energía precisos son esenciales para diseñar sistemas solares y de almacenamiento comerciales eficientes en España. Los instaladores no deben solo confiar en las placas de características o en el consumo estimado. Pueden usar datos operativos reales. Así, podrán elegir el tamaño adecuado del inversor, la capacidad de la batería y la mejor estrategia de conexión a la red.
Uso del Monitoreo de Carga para un Dimensionamiento Preciso del Sistema
Antes de terminar un diseño solar y de almacenamiento, los ingenieros deben mezclar datos de la empresa de servicios públicos con el monitoreo en tiempo real. Esto les ayuda a entender los patrones de consumo reales. El monitoreo de energía de alta resolución muestra cuándo ocurren las cargas pico. También indica cuánto duran y si son por corrientes de arranque temporales o por operación continua.

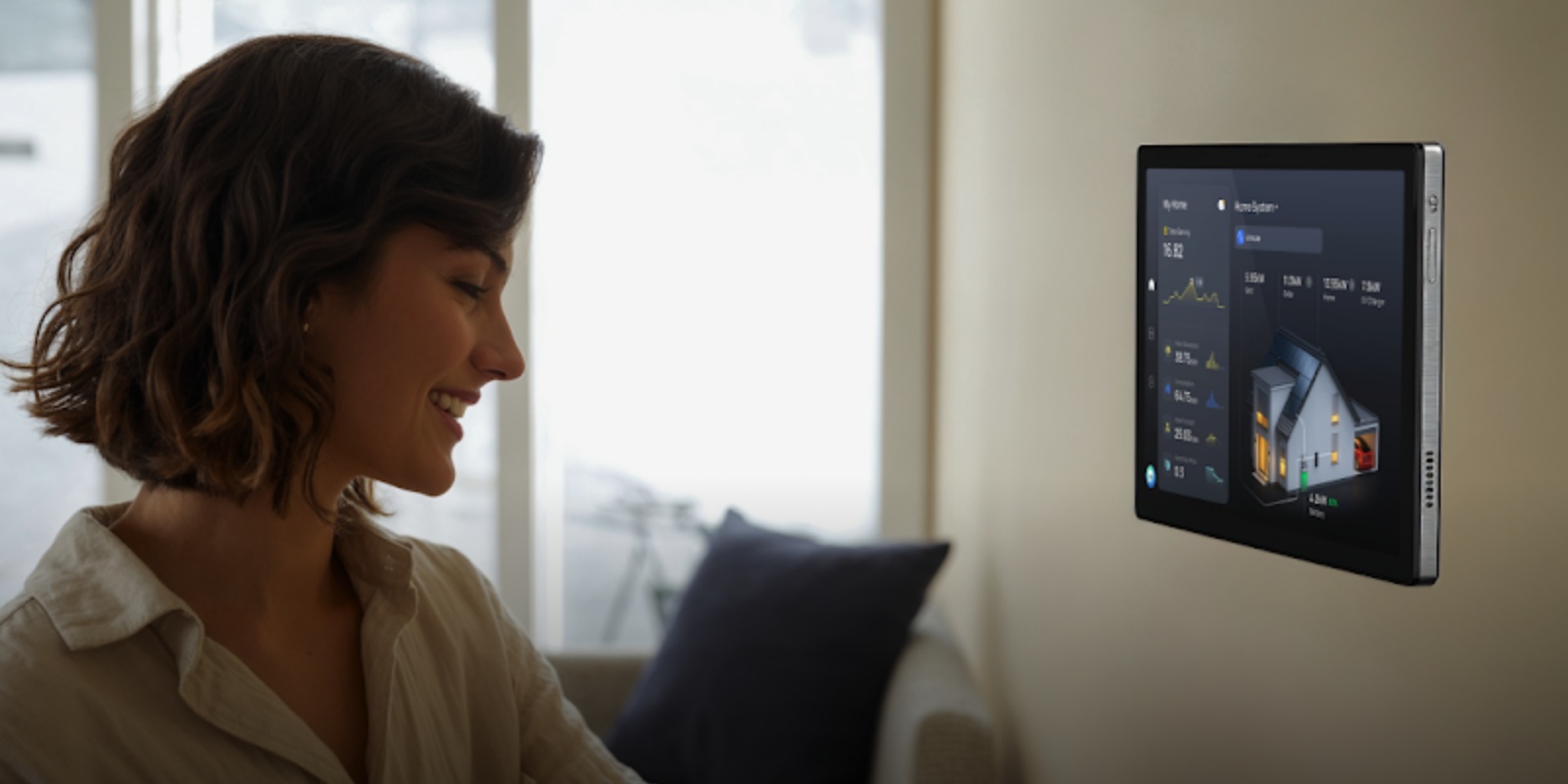

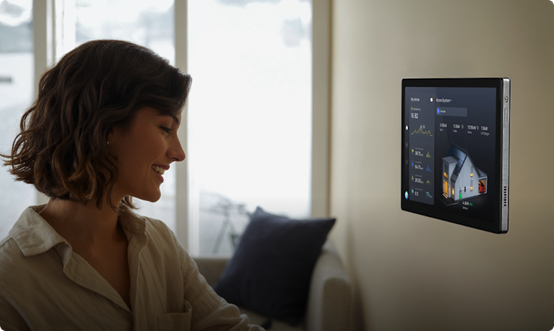

El EcoFlow PowerInsight 2 apoya este enfoque al rastrear el uso de energía en tiempo real. Esto ocurre durante todo el proceso de diseño y optimización. Al identificar el comportamiento real de la carga, los instaladores pueden evitar el sobredimensionamiento de los equipos, mejorar las tasas de autoconsumo y seleccionar la configuración monofásica o trifásica más adecuada.
Gestión de la Demanda Pico y de los Límites de Potencia Contratada
El monitoreo de energía también ayuda a identificar cuándo una instalación comercial se acerca a su límite de potencia contratada. Al comparar las curvas de carga históricas con la capacidad disponible, los ingenieros pueden ver si el sitio necesita gestión de carga. También pueden decidir si es necesario el rasurado de picos por batería o una futura actualización de la red.
Para las instalaciones comerciales monofásicas, este análisis es muy útil. El almacenamiento de batería puede ayudar a reducir los picos de demanda a corto plazo. Esto se logra al suministrar energía extra en momentos de alto consumo. Esto ayuda a las empresas a mantener una operación estable sin aumentar inmediatamente su potencia contratada.
Verificación del Rendimiento del Sistema Después de la Instalación
Después de la puesta en marcha, el monitoreo continuo proporciona información medible sobre el rendimiento del sistema. Los instaladores pueden seguir la generación solar, la eficiencia de la batería y el autoconsumo. También pueden ver cuánto consumo de red se evita. Así, pueden confirmar que el sistema ofrece los beneficios financieros y operativos esperados.
¿Cuándo deberían las instalaciones comerciales actualizar a energía trifásica?
Si bien las tácticas de retraso de la optimización funcionan bien, indicadores claros muestran cuándo una actualización a una infraestructura trifásica completa se vuelve inevitable. Esté atento a estos tres puntos de inflexión técnicos.
La Carga Total Supera Consistentemente el Límite de Capacidad Contratada Monofásica
Cuando la expansión operativa empuja el consumo de línea base continuo más allá del límite monofásico de 14.49 kW, una actualización puede ser necesaria. Si una empresa añade maquinaria industrial pesada, grandes unidades de refrigeración comercial o bahías de carga de EV para múltiples vehículos que funcionan continuamente, la conexión a la red monofásica de 230V puede dejar de ser suficiente para suministrar de manera segura la energía requerida.
La Capacidad del Sistema Solar Supera los Límites de Conexión Monofásica
Los operadores de la red de distribución española gestionan la conexión de sistemas de autoconsumo conforme a la normativa vigente, incluyendo el Real Decreto 244/2019, que establece el marco general del autoconsumo eléctrico. La capacidad de conexión monofásica no está definida por un límite legal único en kW, sino que depende de la evaluación técnica de las distribuidoras y de las condiciones de la red, como la estabilidad de tensión y el equilibrio de fases. En instalaciones de mayor tamaño, como sistemas de alrededor de 30 kWp, la conexión trifásica suele ser la solución técnica más habitual para facilitar la integración en la red.
Ocurren Disparos Frecuentes por Sobrecorriente Bajo una Operación Normal
Los disparos imprevistos interrumpen la continuidad del negocio. Cuando el contador inteligente o el interruptor de circuito principal se disparan mucho durante las horas comerciales, el sistema monofásico está sobrecargado. Esto ocurre por patrones de carga concurrentes. Si optimizar los horarios de carga o añadir un sistema de almacenamiento no es suficiente, puede ser necesario considerar una transición a suministro trifásico de 400V. Esto puede contribuir a mejorar la estabilidad del sistema.
Conclusión
Elegir entre energía monofásico y trifásica en el sector comercial español requiere un cuidadoso equilibrio de conocimiento regulatorio, análisis claro de la carga y un diseño del sistema con visión de futuro. Las configuraciones trifásicas son clave para industrias pesadas y grandes paneles solares. Pero los sistemas monofásicos de alto rendimiento con almacenamiento inteligente son una opción más económica y escalable para pequeñas y medianas empresas (PYMEs). Al usar herramientas avanzadas como el EcoFlow PowerInsight 2 y el EcoFlow OCEAN 2 Plus, los instaladores pueden mejorar el uso de energía. Esto ayuda a evitar tarifas caras por actualizaciones de red. Así, pueden ofrecer proyectos solares confiables y adaptados al mercado español.
FAQ
¿Cuánto cuesta actualizar de energía monofásica a trifásica en España?
Actualizar de suministro de monofásico a trifásico en España suele costar entre €500 y más de €3,000. El precio depende de la red y las tarifas de tramitación. Los propietarios de las propiedades deben pagar tarifas de distribución reguladas a su operador de servicios públicos, incluyendo los derechos de extensión a ~€17.37 por kW solicitado y los derechos de acceso a ~€19.70 por kW, junto con el costo de un electricista certificado que proporcione un nuevo boletín eléctrico (CIE - Boletín Eléctrico).
¿Cómo saber si un equipo es trifásico o monofásico?
Puedes saber si un equipo es trifásico o monofásico al leer su placa de características. Solo verifica las clasificaciones de voltaje. La maquinaria monofásica tiene un voltaje nominal de 230V. Usa un enchufe estándar de 2 o 3 pines. Por otro lado, el equipo trifásico lista 400V (también 380V o 415V). Este tipo tiene un enchufe industrial multipin IP44/IP67 (4 o 5 pines) o un disyuntor de 4 polos en el cuadro de distribución.
¿Cuánto tiempo se tarda en instalar paneles solares comerciales?
La instalación de paneles solares comerciales suele tardar de 3 días a 3 semanas. Sin embargo, obtener permisos en España puede demorar de 2 a 6 meses. El plazo depende mucho del tamaño de la matriz, la ingeniería del techo y la eficiencia del ayuntamiento. Esto incluye la emisión de la licencia de construcción o la aprobación de la notificación previa.
¿Cómo se calcula la carga eléctrica en un edificio comercial?
La carga eléctrica en un edificio comercial se calcula sumando la potencia de todos los dispositivos conectados. Luego, se aplica un factor de simultaneidad específico. Los ingenieros hacen una lista completa de equipos. Luego, multiplican la carga total conectada por un factor de diversidad/simultaneidad. Este coeficiente, que va de 0.6 a 0.8, sigue las normas REBT ITC-BT-10. Luego, calculan la corriente total. Esto es necesario para dimensionar el interruptor principal y los sistemas de protección de manera segura.
